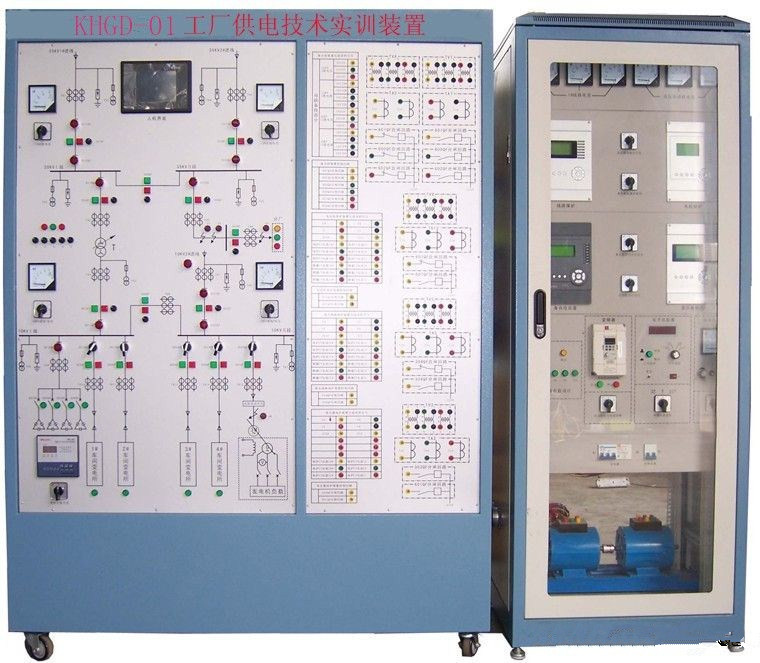

KHGD-01工廠供電技術實訓裝置

一、概述:

"KHGD-01工廠供電技術實訓裝置"是根據機械工業職業技能鑒定指導中心編寫的《高級電工技術》、《電工基礎(高級工適用)》、《電工技師培訓教材》結合《工廠供電》和《供配電技術》課程研制生產的。主要對教材中的35kV總降壓變電所、10kV高壓變電所及車間用電負荷的供配電線路中涉及的微機繼電保護裝置、備用電源自動投入裝置、無功自動補償裝置、智能采集模塊以及工業人機界面等電氣一次、二次、控制、保護等重點教學內容進行設計開發的，通過在本實訓裝置中的技能訓練能在深入理解專業知識的同時，培養學生的實踐技能。并且本套實訓裝置還有利于學生對變壓器、電動機組、電流互感器、電壓互感器、模擬表記、數宇電秒表及開關元器件工作特性和接線原理的理解和掌握。



 二、特點

1、實用性強
本裝置根據典型教學內容設計，在開發中征求了專業教師的建議、吸收了工程應用中的實際經驗。比較系統地實現了工廠供電系統的受電、輸送、分配、控制、保護等實踐技能訓練要求。學生在實訓中，還能夠掌握正確的電路投切操作，倒閘操作，運行控制以及各種運行方式的調整操作規程。本裝置結構清晰，運行靈活，操作方便，安全可靠。為學生提高實踐技能建立了一個良好的實訓平臺。
2、綜臺性強
本裝置綜合了與工廠供電相關的微機線路保護，微機電動機保護，備自投和無功補償?shù)裙δ�。采用的是工業現場產品，線路模型和電動機模型都能較典型的模擬工廠的現場狀況，有利于進行理論分析和數值分析。
3、先進性
本裝置綜合微機繼電保護、工業觸摸屏和PLC等微機職能檢測控制的相關技術，采用分層分布式控制方式，組建成集控制，保護，測量和信號為一體的綜合自動化實訓平臺。體現了當前自動化技術和通信技術在供配電網的深刻變革。
三、技術性能
1、輸入電源：三相四線AC 380V±10％ 50±2％Hz
2、整機容量：≤ 3kVA
3、實訓臺采用鐵質亞光密紋噴塑，鋁質面板(凹字爛板工藝技術)
4、臺體尺寸：1780mm×1800mm×740mm
5、RS-485和以太網兩種通訊接口；標準MODBUS通訊協議
6、微機保護裝置測量元件精度：刻度誤差：不大于1％；測量電流：0.2級；母線電壓：0.2級；輸出精度：0.2級；頻率：0.01Hz；P、Q、COSФ；0.5級；通訊分辨率：不大于1ms
四、實訓項目
1、工廠供電電氣接線圖的認知
（1）實訓臺電氣主接線模擬圖的認知
（2）觸摸屏的正確操作
（3）電氣主接線圖的認知
2、工廠變配電室值班技能培訓
（1）電流互感器與電壓互感器的接線方式
（2）變壓器有載調壓
（3）線路停送電操作
（4）變壓器倒閘操作
（5）母線倒閘操作
3、工廠高壓線路的微機繼電保護
（1）模擬系統正常、最大、最小運行方式
（2）模擬系統短路
（3）電秒表的正確操作
（4）微機線路保護裝置
（5）無時限電流速斷保護
（6）帶時限電流速斷保護
（7）定時限過電流保護
（8）反時限過電流保護
4、高壓電動機的繼電保護
（1）變頻器參數整定操作
（2）變頻器的開環調速實訓
（3）三相異步電動機的啟動方式
（4）微機電動機保護裝置參數整定操作
（5）高壓電動機的速斷保護
（6）高壓電動機的反時限過流保護
（7）模擬電動機出口短路
（8）微機電動機保護裝置參數整定操作
（9）高壓電動機的速斷保護
（10）高壓電動機的反時限過流保護
5、工廠供電系統的自動裝置實訓
（1）備用電源自動投入裝置參數整定操作
（2）備用電源自動投入
（3）無功補償裝置參數整定操作
（4）無功自動補償功能
（5）備投投入條件測試
（6）進線備投(明備用)及自適應
（7）母聯備投(暗備用)及自適應
（8）無功補償裝置認知
（9）無功自動補償

KHGD-06變配電室值班電工技能培訓考核系統

一、概 述
隨著我國大中型企業逐年增多，電力工業迅速發展，電工需求量不斷增加，變配電室值班電工緊缺；“KHGD-06變配電室值班電工技能培訓考核系統”就是為配合變配電室值班電工考級，依據勞動和社會保障部《變配電室值班電工職業標準》，參考勞動和社會保障部、電力行業職業技能鑒定指導中心、機械工業職業技能鑒定指導中心、能源部電力司編寫的相關職業技能鑒定指導書、培訓大綱、培訓教材、題庫而研制的。本系統以35KV變電站為一次系統模型，采用部分典型、常用一次真實元件與系統模擬控制屏相結合的形式，實訓項目涉及變配電室的高低壓電器與成套設備、監盤與抄表、電力繼電器及繼電保護、倒閘操作、典型低壓電氣線路等內容，可以作為職業學校、技工學校的供配電專業及相關專業學生實訓設備和變配電室值班電工培訓考核鑒定平臺。

二、特 點
1. 一次系統采用典型、現場常用的真實元件，全力創造專業崗位的真實環境；
2. 一次系統接線典型、豐富，可以模擬實現各種要求下的倒閘操作；
3. 實訓項目齊全，能較好地滿足培訓考核鑒定要求。
三、技術性能
1. 輸入電源: 三相五線～380V±10% 50HZ
2. 容量:＜5kVA
3. 工作環境:溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海撥＜4000m
四、 實訓項目
高、低壓開關與成套設備的認知與操作
1. 10kV高壓隔離開關的認知與操作
2. 10kV高壓真空斷路器的認知與操作
3. 10kV高壓開關柜的認知與操作
4. HD13型低壓刀開關的認知與操作
5. DW15型低壓萬能斷路器的認知與操作
6. 低壓塑殼斷路器的認知與操作
7. 0.4kV低壓開關柜的認知與操作
 高、低壓電流、電壓互感器的認知與接線

8. 高、低壓電流互感器的認知與接線
9. 高、低壓電壓互感器的認知與接線

電力繼電器結構認識與特性測試

10. 電流繼電器的特性
11. 電壓繼電器的特性
12. 中間繼電器的特性
13. 時間繼電器的特性
14. 閃光繼電器的特性
15. 反時限繼電器的特性

供配電系統繼電保護

16.供電線路帶時限過電流保護電路的接線與調試
17. 供電線路低電壓啟動過電流保護電路的接線與調試
18. 供電線路電流速斷保護電路的接線與調試
19. 供電線路電流反時限過電流保護電路的接線與調試
20. 配電變壓器過電流保護電路的接線與調試
21.配電變壓器的電流速斷保護電路的接線與調試
22.配電變壓器的過負荷保護電路的接線與調試
23.變壓器的模擬超溫保護

供配電系統的二次回路與自動裝置

24.斷路器的控制和信號回路
25.6～35KV系統的絕緣監視裝置電路
26.供配電系統一次重合閘
27.線路過電流保護與自動重合閘綜合
28.功率因數補償

35kV變電站監盤與抄表

29.三相多功能智能儀表的使用和參數設置
30.智能溫濕度控制器的使用和參數設置
31.系統運行狀態監視
32.35kV雙路進線電量監測
33.35kV變電站主變電量監測

35kV變電站倒閘操作

34.系統運行方式切換倒閘操作
35.線路停電倒閘操作
36.線路送電倒閘操作
37.兩路進線供電轉一路供電倒閘操作
38.一路進線供電轉兩路供電倒閘操作
39.雙母運行狀態切換倒閘操作
40.分段單母運行狀態切換倒閘操作
41.母線從運行狀態轉檢修倒閘操作
42.母線從檢修狀態轉運行倒閘操作
43.變壓器從運行狀態轉檢修倒閘操作
44.變壓器從檢修狀轉運行倒閘操作
45.變壓器從運行狀態轉冷備用倒閘操作
46.變壓器從運行狀態轉熱備用倒閘操作
47.變壓器從冷備用狀態轉運行倒閘操作
48.變壓器從熱備用狀態轉運行倒閘操作
49.出線開關從運行狀態轉檢修倒閘操作
50.出線從檢修狀態轉冷備用倒閘操作
51.出線從冷備用轉熱備用倒閘操作
52.出線從熱備用轉運行倒閘操作
53.出線從檢修轉運行倒閘操作

典型低壓電氣線路的接線與調試

54.低壓照明電路
55.低壓電動機起�？刂凭�路

KHGD-03工廠供電技術實訓裝置

一、概述
KHGD-03工廠供電技術實訓裝置主要對教材中的35KV總降壓變電所、10KV高壓變電所及車間用電負荷的供配電線路中涉及的微機繼電保護裝置、備用電源自動投入裝置、無功自動補償裝置、智能采集模塊以及上位機監控系統等電氣一次、二次控制、保護等重點教學內容進行設計開發的，通過在本實訓裝置中的技能培訓能在深入理解專業知識的同時，培養學生的實踐技能。適合《高級電工技術》、《電力系統繼電保護》、《電工高級》（高級工適用）、《電工技師培訓教材》結合《工廠供電》和《供配電技術》課程的教學與學習。
工廠供電技術實訓裝置35KV/10KV/380V網絡模擬系統操作屏模擬了35KV到10KV，再由10KV到380V的一種典型供電線路，35KV系統采用雙路進線，母聯分段帶一路饋線連接方式；10KV系統采用一路主變、一路聯絡雙路供電、母聯分段連接方式；380V系統采用兩路主變、母聯分段連接方式；學生可以根據操作規程在模擬屏上進行供電系統模擬操作練習，以熟悉供電網絡的組成和操作要點，各種形式的停送電及倒閘操作的操作程序，對于學生實際技能的培養可以起到良好的效果。
工廠供電技術實訓裝置包括有電源、測量儀表、35KV總降壓變電所、10KV高壓變電所及車間380V用電負荷的供配電線路模型、電力系統中多種微機保護裝置、無功補償裝置、互感器、數據采集模塊、無功自動補償裝置\感性負載電動機組、阻性負載、容性負載、電腦及配套系統軟件組成，系統通過RS485通訊口與微機相聯，實時顯示電力系統的運行狀況，以及開關的動作情況；打印報表，實現遙測、遙信、遙控、遙調等電力系統調度自動化功能，能完成多機電力系統運行實驗、多機電力系統分析實驗、電力系統調度自動化實驗等方面的實驗。
