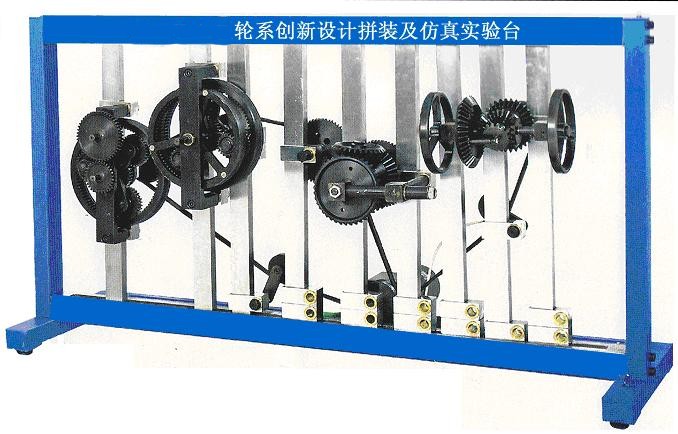

輪系創新設計拼裝及仿真實驗臺包括原動機、傳動裝置和工作機等三大部分。是以行星輪傳動裝置作為研究對象，對其傳動效率做出可視化分析。學生可以根據選擇或設計的實驗類型、方案和內容，自己動手進行傳動連接、安裝調試和測試，進行設計性實驗、綜合性實驗。
一、輪系創新設計拼裝及仿真實驗臺功能特點：
1、機械系統包括原動機、傳動裝置和工作機等三大部分。齒輪傳動實驗臺是以行星輪傳動裝置作為研究對象，對其傳動效率做出可視化分析。學生可以根據選擇或設計的實驗類型、方案和內容，自己動手進行傳動連接、安裝調試和測試，進行設計性實驗、綜合性實驗。
2、實驗用途：利用齒輪傳動裝置，使學生進一步了解齒輪傳動的基本結構與設計要求；同時計算齒輪傳動速比。通過對驅動源和傳動輸出端利用計算機數模和人工對扭矩以及各參數的分析，有利學生進一步了解齒輪傳動的性能特點，提高機械設計能力。
3、性能特點：實驗臺采用獨立的平臺結構。原動件、被試件以及負載為獨立的模塊結構，根據實驗要求，可自行拼結，組裝。實驗臺操作面底板采用內置翻蓋結構，美觀實用，安全可靠。該系統采用傳感器和A/D采集并轉換成輸入軸和輸出軸的驅動力矩和制動力矩數據，采用角位移傳感器和A/D采集并轉換成輸入軸和輸出軸的轉數。該系統機械傳遞裝置采用典型的周轉齒輪系正號機構，負載裝置采用磁粉制動器，從硬件上保證了測試的準確性和可靠性。
二、主要技術參數：
1、直流調速電機：600W，調速范圍0-1500rpm
2、2K-H(WW)齒輪傳動:速比：6.26或0.16
3、稱重傳感器：100N
4、光柵角位移傳感器：1000脈沖
5、輸入轉臂長：120mm(離電機轉軸中心)
6、輸出轉臂長：200mm(離磁粉制動器轉軸中心)
7、磁粉制動器：最大扭矩50Nm，額定功率4KW
8、外型尺寸：1200×650×900mm。
三、檢測控制系統及教學分析軟件內容和特點：
1、利用檢測分析軟件可實時檢測分析機械系統傳動參數，并從其變化規律中對系統的性能、安裝狀況、運行工況進行分析，并由此對系統設計和安裝進行調整。
2、教學軟件為學生提供了實驗背景說明和實驗臺介紹，具有多媒體教學功能，可利用分析軟件的開放平臺，使用者可自行數據處理。
3、實驗臺采用下拉式控制面板、液晶顯示，顯示數據穩定、可靠。
4、計算機全程控制（全自動）或手動控制設備的啟停、加減速、數據采集，實時顯示運動參數和變化曲線，數據可生成EXCEL表格、可保存、打印、遠程轉輸?shù)取?/span>
5、可以實時顯示運動參數的實時變化曲線，曲線可可打印，并且實測數據能生成EXCEL表格，表格也能打印，支持遠程傳輸；
四、輪系創新設計拼裝及仿真實驗臺配置：
本實驗在齒輪傳動實驗臺上進行。該實驗臺采用模塊化結構，由齒輪傳動，聯軸器、直流電機、加載裝置模塊組成。
|
