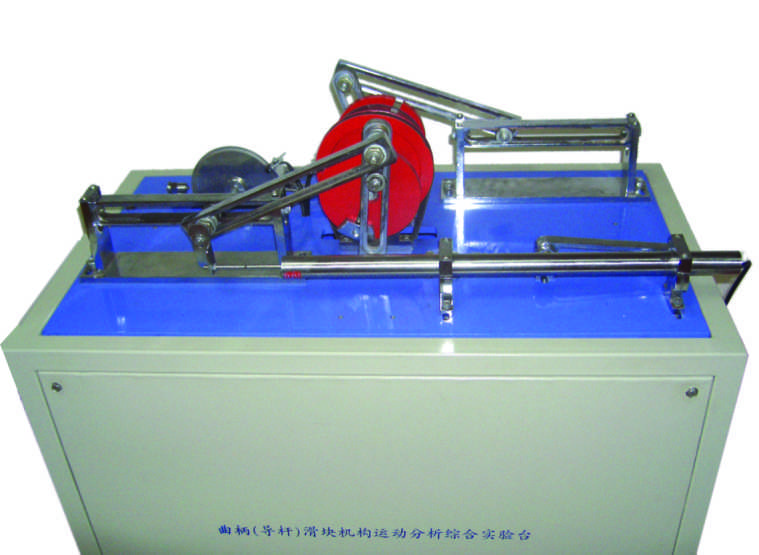

一、技術參數：
1.直流電機功率：125W；
2.調速范圍：0~200 rpm；
3.直線位移傳感器（WYDC-200L）：L=200mm；
4.光柵角位移傳感器（MOC70T3）：1000脈沖/轉；
5.曲柄長度可調范圍：20~60mm；
6.導桿長度可調范圍：50~150mm；
7.連桿長度可調范圍：50~220mm；
8.滑塊偏心距：0~10mm；
9.可拼裝機構類型：2種；
10.外形尺寸：820×472×1000 mm；
11.重量：75kg。
二、性能特點：
1.可進行曲柄滑塊機構及牛頭刨床機構的簡單拼裝；并對曲柄及滑塊進行運動檢測與仿真；
2.所有桿構件長度及滑塊偏心距均可進行無級調節；
3.實驗機構配置對稱機構，可測試分析對稱機構和不對稱機構的平衡性能。
4.檢測系統集數據采集與電機調節控制于一體；
5.測試系統采用先進的AVR系列單片機系統，以串口通訊，測試數據精度高、速度快、穩定；
6.驅動直流電機可進行無級調速，以滿足實驗機構的不同運動要求；
7.測試分析軟件設置有實驗教學界面，方便學生自己動手進行實驗，適應應開放性實驗教學的需要。
8.該系統上層軟件對用戶開放源代碼，便于用戶對軟件進行第二次開發；
9.實驗臺平臺以槽鋼為主要結構，實驗機構和傳動部分均在平臺上進行裝配。
三、實驗內容：
1.曲柄滑塊機構、曲柄導桿滑塊機構的虛擬設計及實物機構拼裝；
2.曲柄的運動檢測，滑塊運動仿真及實測對比分析；
3.前級帶傳動的彈性滑動對曲柄（導桿）滑塊機構速度波動的影響
4.機架振動檢測及對稱和非對稱機構平衡實驗；
5.連桿上點的運動軌跡虛擬分析。
四、基本配置：
1.結構為柜式實驗臺機架；
2.直流電動機及帶傳動裝置；
3.由曲柄、導桿、連桿和滑塊組成的實驗機構及其對稱機構；
4.直線位移傳感器一個：WYDC-200L；
5.光柵角位移傳感器（MOC70T3）：1000脈沖/轉；
6.數據采集系統一套；配套教學軟件一套；
7.隨機工具一套；
|
