一、概述

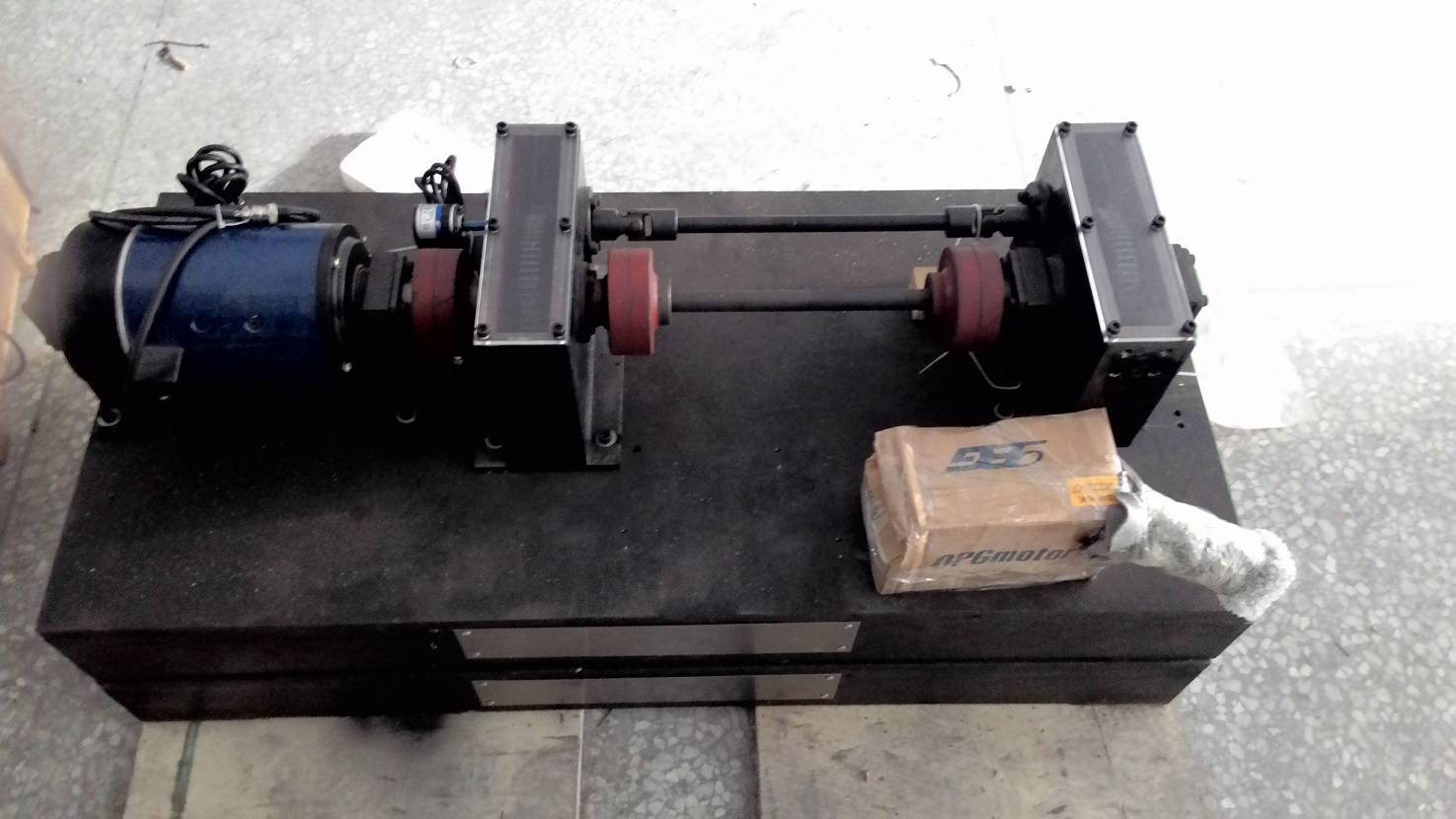

封閉功率流式齒輪傳動實驗臺采用懸掛式齒輪箱不停機加載方式，加載方便、操作簡單安全、耗能少。在數據處理方面，既可直接抄錄數據手工計算，也可以和計算機接口組成具有數據采集處理，結果曲線顯示，信息儲存、打印輸出等多種功能的自動化處理系統。該系統具有體積小、重量輕、電機一體化相結合等特點。
實驗臺架采用2.0mm或以上的鐵質雙層亞光密紋噴塑結構，內部框架結構，下拉式操作面板，鑄件平板臺面。設有帶鎖柜子，可放置配件及資料等。應設有四個帶剎車萬向輪，便于移動和固定。
二、主要技術參數：
1、直流電機1臺：額定功率355W，額定轉速0～1000r/min，輸入電源：?jiǎn)蜗嗳�AC220V±10% 50Hz。
2、電流型漏電保護，I△n≤30mA，動作時間≤0.1s，容量10A。
3、直流調速器1個：采用PWM脈寬調制技術，輸出電壓0～110VDC，輸出電流4ADC。
4、數顯轉速表1個：顯示電機的輸出轉速。
5、數顯轉速表1個：顯示電機的輸出轉速。
6、數據采集器1套：具有一路模擬量輸入通道和一路數字量輸入通道。
7、稱重傳感器1個：額定載荷5kg；靈敏度1.0mV/V。
8、光電傳感器1個：可精確的測量電機的轉速。
9、機械零部件1套：齒輪、聯軸器、剛性軸、彈性軸等。
10、速比：i=1
11、最大封閉功率：P8=1500W
12、試驗齒輪模數：m=2
13、齒數：Z4=Z3=Z2=Z1=38
14、最大封閉扭矩：TB=15NM
15、中心矩：A=76mm
16、外形尺寸：900×620×880(mm)
17、重量：90kg
三、實驗?zāi)康模?/span>
1、了解封閉功率流式齒輪實驗臺的基本原理、特點及測定齒輪傳動效率的方法。
2、通過改變載荷，測出不同載荷下的傳動效率和功率。輸出T1-T9關系曲線及η－T9曲線。其中T1為輪系輸入扭矩（即電機輸出扭矩），T9為封閉扭矩（也即載荷扭矩）。η為齒輪傳動效率。
3、具有網絡通訊口聯接本公司開發出來的多機通訊轉換器，用一臺PC機連接成一個小系統的局域網絡實驗系統。可大大提高實驗室計算機的使用效率，使實驗室工作向智能化、網絡化發展。
|
