透明液壓傳動實驗演示系統采用透明液壓元件、組合插件式結構、活動油路接頭、通用電氣線路，利用附配工具材料，參照實驗指導書，可以方便的進行各種常用液壓傳動控制的實驗與測試。它集實驗、演示為一身，是高校、高職、高專液壓傳動課程理想的教學設備。
一、技術參數：
透明液壓傳動實驗演示系統的所有液壓元件、演示臺及附件的技術指標均依據《透明液壓傳動演示系統企業標準》 進行設計、生產、檢驗。它是在原有的基礎上進一步改進、完善、提高而形成的，它的發布、備案、實施標志著我公司的產品在性能、質量又跨上一個新的臺階。
1、電源：AC:220V 50HZ
2、實驗臺外形尺寸：1600mm×1000mm×740mm
3、實驗支架尺寸：1100mm×600mm
4、PLC可編程序控制器：松下FP1-C14型主機，8輸入、6輸出。
5、低噪音空氣壓縮機：電源 AC220V 功率：360W
6、液壓實驗泵站：工作電源：AC：220V 電機功率：750W 電機調速范圍：0-1500轉/分
安全限速范圍：1000-1500轉/分油泵輸出最高工作壓力：2.5MPa安全壓力設定范圍：0.3 -2.5 MPa液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。
二、透明液壓傳動實驗演示系統功能特點:
1、液壓傳動具有重量輕,功率大,結構簡單,布局靈活,控制方便,速度、扭矩、功率均可作無級調節，能迅速換向和變速，調速范寬，快速性好，工作平穩，噪音小，元件易實現系列化，標準化，通用化等一系列優點。
2、采用高精度加工工藝，克服了透明有機塑料具有熱塑性，容易變形，機械強度差。而液壓元件表面光潔度，結構精度要求高的一系列實際困難。終于研制成功KH-18透明液壓傳動實驗演示系統。
3、一般多是由方向控制回路，壓力控制回路，速度控制回路，順序控制回路等基本功能回路組成。十八種基本控制回路的實驗演示使學生能熟識二十多種常用液壓元件的結構，性能，及用途。掌握十幾種基本回路的工作過程及原理，提高學生故障處理及解決問題的能力，在實驗演示中得到啟發，引起興趣。
4、采用透明液壓元件、組合插式結構、活動油路接頭、通用電氣線路。
三、透明液壓傳動實驗演示系統實驗回路：
1、用換向閥的換向回路
2、用 "O” 型機能換向閥的閉鎖回路
3、用液接單向閥的閉鎖回路
4、壓力調定回路
5、二級壓力回路
6、用減壓閥的減壓回路
7、用增壓缸的增壓回路
8、用換向閥的卸載回路
9、進油節流調速回路
10、回油節流調速回路
11、變量泵調速回路
12、限壓式變量泵和調速閥的復合調速回路
13、流量閥短接的速度換接回路
14、二次進給回路
15、用順序閥的順序動作回路
16、用壓力繼電器的順序動作回路
17、用電器行程開關的順序動作回路
18、用行程閥的順序動作回路

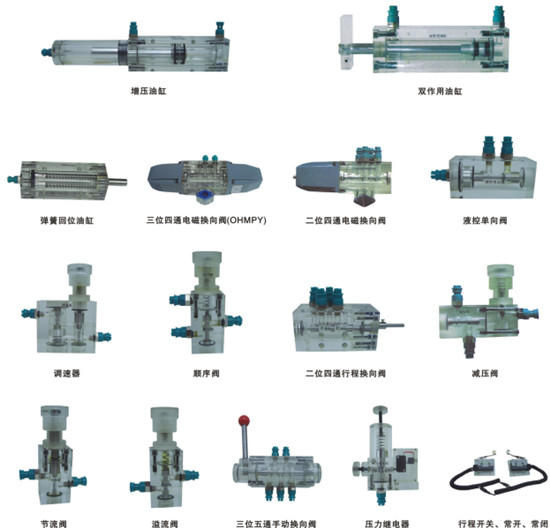

四、液壓元器件：
五、透明液壓傳動實驗演示系統配置清單：
|
序號
|
名 稱
|
數量
|
備 注
|
|
01
|
實驗演示臺
|
1 臺
|
安裝演示臺上
|
|
02
|
電氣線路面板
|
1 件
|
安裝演示臺上
|
|
03
|
拖動電機及調節器速電路
|
1 套
|
臺上透明元件
|
|
04
|
齒輪油泵
|
1 只
|
臺上透明元件
|
|
05
|
油箱
|
1 只
|
組合透明元件
|
|
06
|
輔助油箱
|
1 只
|
組合透明元件
|
|
07
|
油缸擋塊頂板
|
2 只
|
組合透明元件
|
|
08
|
油缸（帶行程撞塊）
|
2 只
|
組合透明元件
|
|
09
|
彈簧回位油缸
|
1 只
|
組合透明元件
|
|
10
|
增壓油缸
|
1 只
|
組合透明元件
|
|
11
|
單向閥
|
2 只
|
組合透明元件
|
|
12
|
液控單向閥
|
2 只
|
組合透明元件
|
|
13
|
溢流閥
|
2 只
|
組合透明元件
|
|
14
|
先導式溢流閥
|
1 只
|
組合透明元件
|
|
15
|
節流閥
|
1 只
|
組合透明元件
|
|
16
|
調速閥
|
2 只
|
組合透明元件
|
|
17
|
順序閥
|
2 只
|
組合透明元件
|
|
18
|
減壓閥
|
1 只
|
組合透明元件
|
|
19
|
二位二通電磁換向閥
|
1 只
|
組合透明元件
|
|
20
|
二位四通電磁換向閥
|
2 只
|
組合透明元件
|
|
21
|
"O" 型三位四通電磁換向閥
|
1 只
|
組合透明元件
|
|
22
|
"H" 型三位四通電磁換向閥
|
1 只
|
組合透明元件
|
|
23
|
"P" 型三位四通電磁換向閥
|
1 只
|
組合透明元件
|
|
24
|
"M" 型三位四通電磁換向閥
|
1 只
|
組合透明元件
|
|
25
|
"Y" 型三位四通電磁換向閥
|
1 只
|
組合透明元件
|
|
26
|
二位四通行程換向閥
|
1 只
|
組合透明元件
|
|
27
|
三位五通手動換向閥
|
1 只
|
組合透明元件
|
|
28
|
壓力繼電器
|
1 只
|
組合透明元件
|
|
29
|
LX19-001 行程開關（常閉）
|
2 只
|
組合透明元件
|
|
30
|
LX19-001 行程開關（常開）
|
2 只
|
組合透明元件
|
|
31
|
壓力表
|
3 只
|
組合透明元件
|
|
32
|
三通
|
10 只
|
組合透明元件
|
|
33
|
四通
|
5 只
|
組合透明元件
|
|
34
|
皮管夾子
|
15 只
|
組合透明元件
|
|
35
|
220V 電源插頭線
|
1 條
|
電器配件
|
|
36
|
電磁閥通用連結線
|
3 條
|
電器配件
|
|
37
|
壓力繼電器插頭線
|
1 條
|
電器配件
|
|
38
|
活扳手 150mm 2 只
內六角扳手 M6 2 只
內六角扳手 M5 1 只
尖嘴鉗 6# 1 只 孔用擋鉗
6# 1 只 軸用擋鉗 6# 1 只
十字螺絲刀 6# 1 只
十字螺絲 4# 1 只
一字螺絲刀 6# 1 只
一字螺絲刀 4# 1 只
剪刀 5# 1 只
|
1 盒
|
實驗檢修工具盒
|
|
39
|
保險管 4A 5 只
彈性插腳 30 只
油管接頭（通用） 5 只
油塞 若干 502 膠水 1 瓶
各種 O 型圈 若干
各種油封 若干
各種內六角 若干
|
1 盒
|
檢修備用配件盒
|
|
40
|
毛巾
|
5 條
|
附 件
|
|
41
|
透明液壓皮管
|
1 米
|
材 料
|
|
42
|
專用液壓油
|
1 壺
|
材 料
|
|
43
|
油盤 ( 配濾油網 )
|
1 只
|
附 件
|
|
44
|
透明液壓演示系統使用手冊
|
1 冊
|
資 料
|
|
45
|
透明液壓演示系統裝箱清單
|
1 份
|
資 料
|
