一、產品描述：
計算機應用基礎實訓平臺依據《中等職業學校計算機應用基礎教學大綱》開設，使學生掌握計算機基礎知識、微型計算機基本使用方法、文字信息處理方法，數據信息處理技術以及一些微機工具基本軟件使用方法，為學生學習后續課程和解決與計算機相關的實際問題提供基本知識。培養學生親自動手實踐的能力。
二、技術參數：
1.長1250mm，寬650mm，高1695mm；立式落地安裝。
2.工作電壓：AC220V±5% 50±1Hz
3.整機功率：1.0KVA
三、計算機裝調與維修技能鑒定設備構成：
1、產品尺寸：長1400mm，寬650mm，高1500mm；立式落地安裝。
2、實訓桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于300kg。中間設計有組合式鍵盤抽屜，可放置鼠標、鍵盤，方便操作。
實訓桌后面二支截面尺寸70×70mm桌腳向上延伸，與一次成型鋁壓鑄框架連接構件構成（非焊接工藝）牢固的支架，與實訓屏、儀器架、電源控制箱組成一個完整的實訓屏。
3、操作臺底部預留三個模組位，中間安裝有雙斷安全防雷電源開關保護裝置，左右位置用于放置工具等。各模組位直接設有穿線孔。
4、操作臺底部按照工具掛板結構設計，配置顯示器固定裝置，能夠調整顯示器高度和傾角，方便學生實訓操作。也可以方便掛裝各種實操工具和實訓導線。
5、配有電腦主機存放柜一個，鋼制結構，表面噴塑處理，底部帶有萬向腳輪，方便移動。
產品功能：
1、配置"雙斷安全防雷電源開關保護裝置"1套，符合國家CCC認證標準，安全電源主要提供8組220V交流電源插座接口、漏電保護器、360可旋轉固定架。按鍵開關帶電源指示燈供電指示，分隔式電極設計，火零地分割至安全距離，避免交叉引發短路；雙斷安全開關設計，一鍵雙斷，拒絕線路交叉帶來的安全隱患，真正實現安全可靠。
2、能夠進行電腦主機拆機實訓。
3、能夠進行電腦主機配件識別的實訓。
4、能夠進行電腦主機配件安裝的實訓。
5、能夠進行電腦硬件測試的實訓。
6、能夠進行電腦軟件測試的實訓。
7、能夠進行電腦維護的實訓。
8、能夠進行電腦操作系統安裝的實訓。
9、能夠進行電腦系統維護的實訓。

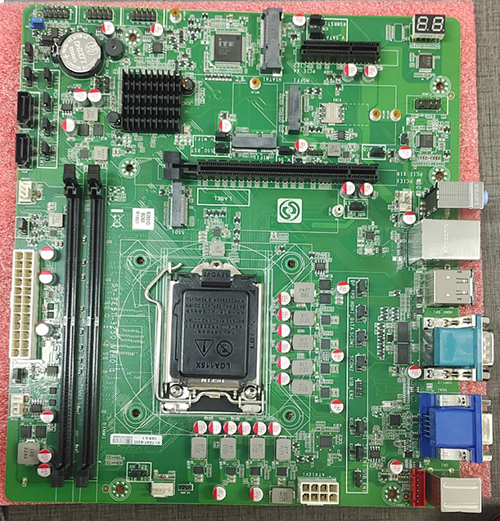

四、配置�？焖僭O(shè)置故障的專門計算機主板1塊
1）主流ATX主板，主板專門設計了≧20個故障設置點，采用跳線帽快速設置故障和恢復正常。故障分為10類以上，包括CPU控制端故障、芯片組故障、內存故障、顯示故障、音效故障、網絡故障、擴展槽故障、電源故障、接口故障、BIOS設置故障等。
2）主板專門印刷有故障標識，由各英文縮寫表示。例如CPU_EN1、CPU_PG1為CPU控制端故障；HDMI_DATA、DP_HPD、為顯示故障；DDR_RST為內存故障等。
3）主板專門集成有診斷卡、數碼管和蜂鳴器電路，能準確判斷出故障類別。
4）主板專門印刷有電路模塊區域的中文標識，包括中央處理器區、南橋芯片區（PCH）、內存插槽區、超級輸入輸出接口芯片區（SIO）、聲卡芯片區、網卡芯片區、后置面板插座區、內接插座區、故障設置區、集成顯卡擴展區10大區域，便于學生在學習計算機原理和故障檢測過程中，能快速高效地找到對應電路所在區域，從而精準排查出故障原因。

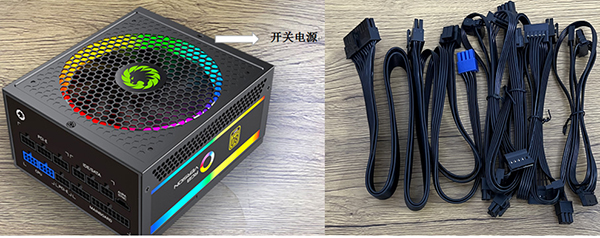

五、配置全模組ATX開關電源及加長線束1套
1）全模組ATX開關電源，額定功率500W。外型尺寸150mm×140mm×86mm。輸入電壓100-240V，輸出電壓+3.3V、+5V、+5VSB、+12V、-12V。
2）開關電源端口包括
① CPU供電端口，輸出電壓+12V；
② SATA供電端口，輸出電壓為+3.3V、+5V、+12V；
③24PIN主板供電端口，輸出電壓為+3.3V、+5V、+5VSB、+12V、-12V。
3）開關電源端口印有序號、接口類型和電壓標識。方便快速認知和找到電源接口，防止誤插。
4）專用加長線束，長500毫米，能夠?qū)⒅靼逡瞥鰴C(jī)箱外進行檢測與維修。每根組線都有序號、接口類型、電壓標識，并且與電源端口一一對應，提高接線效率，防止誤插。
5）線束配置如下：
①CPU供電線1條，8PIN接口1個，用于CPU供電；
②SATA供電線1條，SATA接口2個，用于SATA硬盤、SATA光驅供電；
③24PIN主板供電線1條，24PIN接口1個，用于主板供電。
六、計算機故障診斷治具盒1套
1）開關控制器治具1個
設計有電源開關1個、重啟開關1個、電源工作指示燈1個和硬盤工作指示燈1個。用于診斷電源開關、重啟開關、電源工作狀態和硬盤工作狀態。
2）音頻診斷治具1套
由1個前面板音頻診斷治具板和1個音頻組線構成，其中音頻組線有5個音頻接頭。用于診斷前面板9針音頻插座故障和后面板5個音頻接頭故障。
3）COM診斷治具2個
設計有全信號回路。用于診斷COM串口插座故障。
4）USB診斷治具1套
由2個USB診斷治具和2個USB接口測試儀構成。用于診斷USB2.0和USB3.0連接狀態。

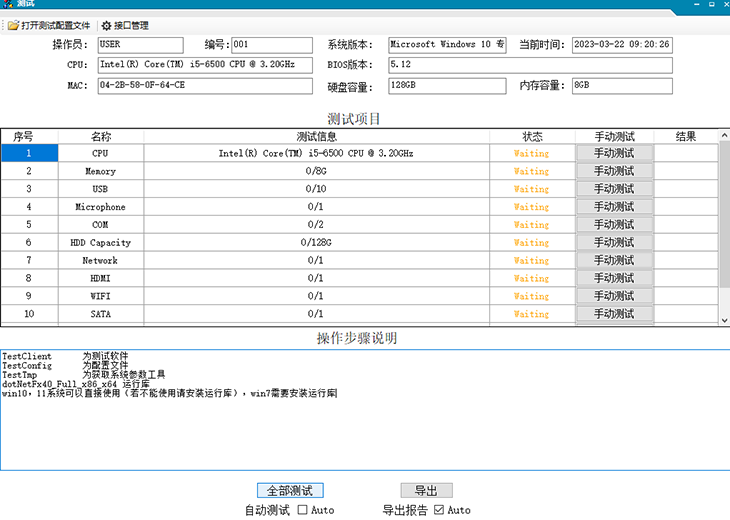

七、計算機故障自動測試軟件1套
1）軟件登錄界面，可記錄測試人員姓名、證件號及待測主板ISN編號。
2）軟件測試界面由菜單欄、運行區、測試區、右側信息區、底部狀態區組成。
3）軟件故障測試類型共13類，包括：CPU測試、內存測試、硬盤測試、鍵鼠測試、BIOS測試、網絡測試、USB測試、音頻測試、COM串口測試、NVME接口測試、VGA測試、DP測試、HDMI測試。
4）軟件特點：
（1）能夠自動測試13類20種常見計算機故障；
（2）具有測試人員姓名、證件號和主板ISN編號登錄功能；
（3）可自由選擇故障進行測試；
（4）軟件自動顯示故障信息，綠色為"PASS"，紅色為"NO"。
（5）可自動生成故障測試報告，方便老師進行管理和考核。
八、維修級計算機配套硬件1套
1）中央處理器（CPU）1塊。兼容芯片組：×300。
2）硬盤1塊。容量1TB，轉速：7200RPM，緩存：64MB，接口：SATA接口。
3）內存1個。內存容量8GB，DDR4 2666。
4）集成顯卡1個。輸出接口：VGA、DP、HDMI各1個，最大分辨率：1600×900。
5）集成網卡1塊。網口RJ45，10/100/1000M自適應。
6）集成聲卡1塊。支持5.1聲道。
7）光驅1個。SATA接口，讀取速度18倍速。
8）鍵鼠套裝1套。USB或PS/2鍵盤1個，USB鼠標1個。
9）電腦耳機1個。3.5mm音頻接口，線長＞1.8m。
10）機箱1個。
11）電腦電源1個。≥500W大功率電源
九、常用計算機維修工具1套
1、U盤1個。容量16GB。

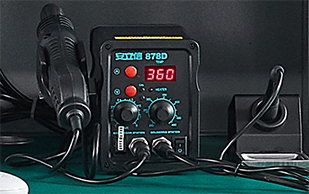

2、熱風槍焊臺1套。包含熱風槍1個，恒溫烙鐵和烙鐵架1套。
3、網線5米。Cat5網線。
十、教學電路主板焊接與維修訓練套件

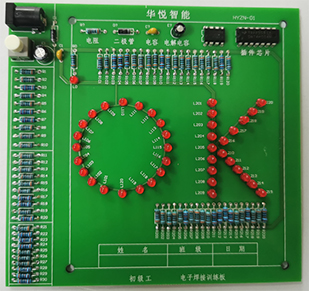

1.初級工電子焊接訓練套件盒：
初級功能訓練板：主要是滿足插件元器件焊接的教學訓練。
教學生認識插件電阻、插件二極管、插件無極性電容、電解電容圖標以及插件芯片等焊接。
電阻選用1/8W,1/4W兩種常見規格的設計焊盤，并設計較疏、一般、較密三種焊盤間距。
LED焊接采用3和?5兩種腳距形成'OK'字樣。
初級功能訓練板焊接主要教會學生直插元器件認知、元器件整形、插件、焊接等技能。
也可以教學生學習電阻色環標識。
初級功能訓練板
（1）產品規格：長=130mm，寬=125mm，高=19mm。
（2）產品功能：
主要是滿足插件元器件焊接的教學訓練。教學生認識插件電阻、插件二極管、插件無極性電容、電解電容圖標以及插件芯片等焊接。電阻選用1/8W,1/4W兩種常見規格的設計焊盤，并設計較疏、一般、較密三種焊盤間距。LED焊接采用3和5兩種腳距形成'OK'字樣。初級功能訓練板焊接主要教會學生直插元器件認知、元器件整形、插件、焊接等技能。也可以教學生學習電阻色環標識。
（3）產品結構：
1）焊接訓練初級工電路板1塊，綠色。
2）直插式發光二極管41個，紅色，直徑Φ3mm。
3）直插式金屬膜電阻72個，阻值3KΩ，功率1/4W。
4）直插式電源尾插1個，三腳，插孔Φ5.5×2.1mm，用于外接電源。
5）直插式自鎖開關1個，六腳，用于電源的開關。
6)插件電解電容2個。
7)插件獨石電容2個。
6）插件二極管2個。
7）插件集成芯片2個。
8）吸塑包裝盒1個。
9）產品說明書1份。
（4）產品特點：
1）產品精選了常見的直插式元器件，包含直插式金屬膜電阻、直插式紅色發光二極管、直插式自鎖開關、直插式電源尾插、直插式無極性電容、電解電容，直插式二極管、直插集成芯片等電子元器件，搭建出LED燈牌的實際應用環境，使學生能夠在一個真實的應用環境中進行理實一體實訓操作。
2）產品專門設計有3種間距的焊盤，分為較疏、一般、較密三種練習模塊，逐步提高焊接技能要求。
3）產品特別采用并聯方式連接各支路，保證各支路間互不影響，便于在通電檢測時，能精準地找到焊接故障所在位置，及時進行修改。
4）產品焊接效果為圖形顯示，直觀可視化顯示焊接效果，同時封裝排列整齊美觀，方便插件、焊接。
5）產品帶安裝孔和立放孔，能保證訓練板在通電檢測時，獨立于桌面，提高測試效率。

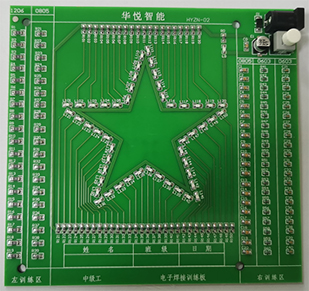

2.中級工電子焊接訓練套件盒：
中級功能訓練板：主要為滿足貼片元件焊接的教學訓練。
包括左右兩邊焊接技能訓練區和中間實戰區。
基本訓練區設1206、0805、0603三種焊盤。
實戰區設計為"五角星"樣式，直觀顯示焊接效果。
中級功能訓練板焊接主要練習貼片元件拆卸、焊接技能。
也可以學習0603電阻值查詢表。
初級功能訓練板
（1）產品規格：長=130mm，寬=125mm，高=19mm。
（2）產品功能：
主要是滿足插件元器件焊接的教學訓練。教學生認識插件電阻、插件二極管、插件無極性電容、電解電容圖標以及插件芯片等焊接。電阻選用1/8W,1/4W兩種常見規格的設計焊盤，并設計較疏、一般、較密三種焊盤間距。LED焊接采用?3和?5兩種腳距形成'OK'字樣。初級功能訓練板焊接主要教會學生直插元器件認知、元器件整形、插件、焊接等技能。也可以教學生學習電阻色環標識。
（3）產品結構：
1）焊接訓練初級工電路板1塊，綠色。
2）直插式發光二極管41個，紅色，直徑Φ3mm。
3）直插式金屬膜電阻72個，阻值3KΩ，功率1/4W。
4）直插式電源尾插1個，三腳，插孔Φ5.5×2.1mm，用于外接電源。
5）直插式自鎖開關1個，六腳，用于電源的開關。
6)插件電解電容2個。
7)插件獨石電容2個。
6）插件二極管2個。
7）插件集成芯片2個。
8）吸塑包裝盒1個。
9）產品說明書1份。
（4）產品特點：
1）產品精選了常見的直插式元器件，包含直插式金屬膜電阻、直插式紅色發光二極管、直插式自鎖開關、直插式電源尾插、直插式無極性電容、電解電容，直插式二極管、直插集成芯片等電子元器件，搭建出LED燈牌的實際應用環境，使學生能夠在一個真實的應用環境中進行理實一體實訓操作。
2）產品專門設計有3種間距的焊盤，分為較疏、一般、較密三種練習模塊，逐步提高焊接技能要求。
3）產品特別采用并聯方式連接各支路，保證各支路間互不影響，便于在通電檢測時，能精準地找到焊接故障所在位置，及時進行修改。
4）產品焊接效果為圖形顯示，直觀可視化顯示焊接效果，同時封裝排列整齊美觀，方便插件、焊接。
5）產品帶安裝孔和立放孔，能保證訓練板在通電檢測時，獨立于桌面，提高測試效率。
2.中級工電子焊接訓練套件盒：
中級功能訓練板：主要為滿足貼片元件焊接的教學訓練。
包括左右兩邊焊接技能訓練區和中間實戰區。
基本訓練區設1206、0805、0603三種焊盤。
實戰區設計為"五角星"樣式，直觀顯示焊接效果。
中級功能訓練板焊接主要練習貼片元件拆卸、焊接技能。
也可以學習0603電阻值查詢表。
中級功能訓練板
（1）產品規格：
長=130mm，寬=125mm，高=19mm。
（2）產品功能：
主要為滿足貼片元件焊接的教學訓練。包括左右兩邊焊接技能訓練區和中間實戰區�；居�(xùn)練區設1206、0805、0603三種焊盤。實戰區設計為"五角星"樣式，直觀顯示焊接效果。中級功能訓練板焊接主要練習貼片元件拆卸、焊接技能。也可以學習0603電阻值查詢表。
（3）產品配置：
1）焊接訓練中級工電路板1塊，綠色。
2）焊接訓練板左右兩側為基礎練習區，中間為焊接顯示功能區：1206貼片電阻19個，阻值為3KΩ；0805貼片電阻70個，阻值為3KΩ；0805貼片電容21個，無極性，電容為100nF；0603貼片電阻20個，阻值為3KΩ；0603貼片電容20個，無極性，電容為100Nf，貼片電解電容100Uf1個,1個貼片二極管M7。
3）兩邊訓練區主要用于焊接訓練，中間顯示區：由0805貼片紅色發光二極管和0805貼片電阻構成，焊接完畢加電點亮可顯示"五角星"圖形，主要用于對焊接效果的檢驗。
4）吸塑盒1個。
5）產品說明書1份。
（4）產品特點：
1）產品精選了常見的不同封裝元器件，包含不同體積貼片電阻、不同體積貼片電容，貼片發光二極管、自鎖開關、電源尾插等電子元器件，搭建出LED燈牌的實際應用環境，使學生能夠在一個真實的應用環境中進行理實一體實訓操作。
2）產品專門設計有基本焊接技能訓練區和實戰功能焊接區�；竞附蛹寄苡�(xùn)練區設計有3類封裝，封裝尺寸從大到小為1206、0805、0603，逐漸提高學生焊接技能。
3）實戰焊接區設計為"五角星"樣式，直觀可視化顯示焊接效果。
4）產品特別采用并聯方式連接各支路，保證各支路間互不影響，便于在通電檢測時，能精準地找到焊接故障所在位置，及時進行維修。

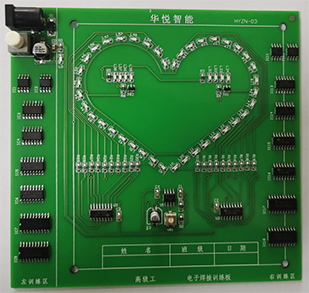

3.高級工電子焊接訓練套件盒：
高級功能訓練板：主要為滿足集成芯片焊接的教學訓練。
左右焊接區實驗區畫出8PIN、14PIN、16PIN、20PIN等貼片芯片拆、焊實驗區，中間畫出跑馬燈和閃爍燈（心型樣式）等功能電路。
高級功能訓練板包括貼片芯片、電阻、電容、二極管、三極管、電位器等多種元器件，使焊接人員快速掌握故障排查和維修技能。
高級功能訓練板
（1）產品規格：長=130mm，寬=125mm，高=19mm。
（2）產品功能：
主要為滿足集成芯片焊接的教學訓練。左右焊接區實驗區畫出8PIN、14PIN、16PIN、20PIN等貼片芯片拆、焊實驗區，中間畫出跑馬燈和閃爍燈（心型樣式）等功能電路。高級功能訓練板包括貼片芯片、電阻、電容、二極管、三極管、電位器等多種元器件，使焊接人員快速掌握故障排查和維修技能。
（3）產品配置：
1）焊接訓練高級工電路板1塊，綠色。
2）發光二極管。紅色49個，封裝為0805。
3）電源尾插1個。直插式，插孔內外徑尺寸：Φ5.5×Φ2.1mm。
4）自鎖開關1個。直插式，六腳。
5）NE555芯片1個，貼片式，封裝SOP8。
6）CD4017芯片6個，貼片式，封裝SOP16。
7）AT24C02芯片4個，貼片式，封裝SOP8。
8）74HC00芯片4個，貼片式，封裝SOP14。
9）74HC541芯片4個，貼片式，封裝SOP20。
10）可調電阻1個，阻值：5KΩ。
11）三極管，貼片式。型號S8050,2個。
12）二極管。型號1N4007貼片式2008，1個。
13）貼片電阻，封裝0805。阻值1KΩ，4個；阻值3KΩ，21個；阻值100Ω，1個；阻值5.1KΩ，1個。
14）無極性電容5個。貼片式0805，0.1Uf4個，0.01uF1個。
15）電解電容。貼片式，10uF/25V，1個100uF/25V，1個。
16）吸塑盒1個。
17）使用說明書1份。
（4）產品特點：
1）產品精選了集成芯片、電容、電阻、三極管等多種元器件，搭建出跑馬燈電路和閃爍燈電路，通過電位器的調整控制跑馬燈速度，功能多樣且效果直觀明顯。
2）產品器件選型貼合計算機主板，使焊接人員快速掌握主板故障排查和維修技能。
3）產品設計有安裝孔、產品型號、姓名、班級、日期等信息，方便管理。
4）產品為集成電路印制板，節省電路搭建時間，使焊接方便，測試高效，充分展示產品性能與特點，漂亮美觀又安全可靠。
十一、配套教學資源（全室共配1套，購10臺以下無此項配置）：
（一）在線教育課程開放平臺（具有軟件著作權，配1個登錄帳號）:
1、本系統是互通教學多元化管理平臺，將用戶傳統的各個平臺系統實施整合，集中互通管理，解決多平臺、多賬號難以管理、數據庫分散無法集中統計等問題。系統包含了：在線教務管理系統、在線課程資源管理平臺、在線習題庫平臺、在線考試考核平臺、線上視頻課程管理平臺及線上虛擬仿真教學管理平臺，真正意義的一站互通數據集中統計！
2、課程資源：多個微課視頻實拍采集教學視頻素材，后期影視包裝，片頭10秒左右，片尾5秒左右，視頻尺寸不低于1920*1080，視頻格式MP4、FLV等；多個虛擬仿真內容采用unity引擎開發，在pc端win系統上運行（win7、win8、win10，注不包含win xp）軟件。
3、為了教學的統一性要求在線教育平臺與實訓裝置是同一個生產商！
4、在線教育開放平臺資源庫（提供軟件截圖，主要功能截圖內容根據以下要求逐一提供）：
★（1）《模擬電子技術》課程要包括：
1 .常用半導體器件
（1.1半導體的基本知識
1.2二極管
1.3三極管
1.4半導體器件的識別與檢測
2.直流穩壓電源
（2.1整流電路
2.2濾波電路
2.3穩壓電路
3.基本放大電路
3.1放大電路的基本知識
3.2基本共射極放大電路
3.3分壓式偏置共射放大電路
3.4共集電極放大電路
4.功率放大電路（互補對稱功率放大電路）
5 .差動放大電路與集成運算放大器
6.放大電路中的反饋
6.1反饋的基本概念
6.2負反饋對放大電路性能的影響
7 .集成運算放大器的應用
7.1集成運放的應用基礎
7.2集成運放的線性應用
8.正弦波振蕩器
8.1正弦波振蕩電路概述
8.2 RC正弦波振蕩電路）。
★（2）數字電子技術》課程要包括：
1.章數字電路基礎（邏輯函數的卡諾圖化簡法）
2.邏輯門（集成邏輯門電路）
3.電路集成觸發器
3.1主從觸發器
3.2邊沿觸發器
3.3 CMOS集成觸發器
4.時序邏電路
4.1時序邏輯電路的分析
4.2時序邏輯電路的分析
5.脈沖波形的產生與整形電路
5.1多諧振蕩器
5.2施密特觸發器
5.3.555定時器及其應用
★（3）《電子產品設計制作》課程要包括：項目一 智能電子時鐘（數碼管結構、共陽數碼管字形碼、共陰數碼管字形碼、電子時鐘效果演示），項目二電子秤（稱重傳感器工作原理、電子秤效果演示），項目三 電子尋跡小車（電機驅動、電機調速、紅外尋跡原理、紅外避障原理、小車尋跡效果演示、小車避障效果演示、超聲波測距原理、小車前進后退轉彎調速）
★（4）《嵌入式技術應用》課程要包括：
教學項目1（認識STM32固件庫、STM32固件庫關鍵子目錄和文件、嵌入式系統、ARM Cortex-M3處理器、STM32系列處理器），
教學項目2（認識STM32的I/O口、STM32的GPIO初始化和輸入輸出庫函數、Cortex-M3工作模式及狀態、Cortex-M3寄存器組、Cortex-M3特殊功能寄存器組、STM32相關結構體、Cortex-M3處理器結構、STM32系統結構、STM32時鐘配置），
教學項目3（認識數碼管、數碼管靜態顯示電路硬件連接、認識Coretex-M3存儲器、Cortex-M3存儲器映射、STM32存儲器映射、數碼管動態掃描顯示電路硬件連接、位帶區與位帶別名區、位帶操作）
教學項目4（認識嵌入式應用技術與開發的核心板、GPIO寄存器地址映射、端口復用使用、端口復用重映射、STM32中斷通道、STM32外部中斷、STM32中斷優先級、STM32外部中斷編程、）
教學項目5（SysTick定時器、庫函數中的SysTick相關函數、SysTick的關鍵函數編寫、認識STM32定時器、STM32定時器與定時相關的寄存器、STM32定時器相關的庫函數、STM32的PWM輸出相關寄存器、STM32的PWM輸出編程思路、STM32的PWM輸出相關庫函數）
教學項目6（串行通信基本知識、STM32的USART串口、STM32串口的相關寄存器、STM32串口相關函數、認識WIFI通信模塊、認識Zigbee通信模塊、ZigBee通信模塊使用）
教學項目7（STM32模數轉換簡介、STM32的ADC結構STM32模數轉換相關寄存器、STM32的ADC設置、ADC相關的庫函數）
（二）仿真軟件：
單片機仿真教學軟件參數方案（網絡版、具有軟件著作權）
（1）軟件能達到的教學目標
1.1本產品是參照《職業教育數字校園建設規范》，結合專業培養目標對學生知識、能力和素質的要求，著眼學生能力培養，以模塊化教學內容為核心，重新組織教學結構，整體構建課程體系，有針對性地將單片機專業內單一的教學活動，通過虛擬仿真實訓和工作過程模擬組合成不同的教學模塊。
1.2所有的實訓項目均基于實物三維建模，形成真實感極強的虛擬實訓環境，使學習者能在幾乎真實的環境下操作練習，增強實際操作感，提高掌握實際技能的能力；所有的技能訓練均是通過交互方式，變"讓學生觀摩教師表演"為"讓學生學習中動手、動手中學習"，理論和實際無縫銜接，提高實際操作技能；所有的操作都具有嚴格的工藝流程和操作步驟，使學習者通過規范的訓練，養成正確操作的習慣，培養學習者科學嚴緊、一絲不茍的職業素養。
（2）軟件能達到的教學效果
2.1產品是依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《"維修電工"職業技能實訓和鑒定設備技術規范》與教育部有關專業教學大綱設計研制，包括可編程控制器和變頻器在內的26個項目，每個項目又根據需要設有：實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行等多種模塊，涵蓋了國家維修電工中級、高級和技師鑒定考核對于可編程控制器和變頻器的應知應會全部要求。
2.2軟件以技能為核心，項目為引領，任務為驅動，職場環境為背景，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身。作為實訓教學應用，具有大量的原理動畫演示，助教素材應用于課堂教學環節，提供了豐富不可或缺的教學資源。
2.3軟件支持實習實訓的導訓過程，達到預習、強化、模擬考核、反復試錯、探索創新的目的。
2.4軟件具有先進性、實用性，可二次修改；軟件支持校園網內不限制（指定）終端、不少于100人同時在線實訓。
（3）模塊內容:
1、查找大小數
2、航標燈控制
3、計數報警器
4、數碼管顯示
5、循環燈點亮
6、霓虹燈控制
7、算數運算器
8、繼電器控制
9、 倒計時音樂報警器
10、數據傳送。

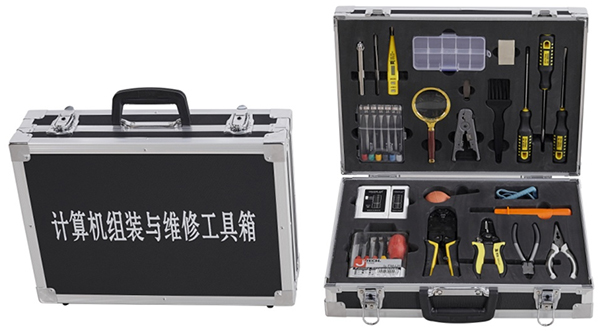

十二、計算機裝維工具箱
產品結構：
1、該工具箱為計算機組裝與維修配套專用工具箱，滿足計算機組裝與維修，教學實訓與技能考核需要。
2、工具箱采用圓弧形鋁型材和鋁板外殼加工制作，美觀大方，便于攜帶。
3、內部專門為每一種工具開模設計成型的凸凹式海綿槽位，固定每一種工具，存取方便。
4、選用工具均為工程常見常用的品牌工具，結實耐用。
5、工具箱內部設置專門的成型內襯，牢靠固定工具，快速拿取工具和定位存放工具。
6、每個工具都有對應槽位，方便快速認知工具，方便取用工具。
十三、產品配置：
1、鋁型材箱體1個，安放工具用；
2、十字螺絲刀2把，螺絲固定用；
3、一字螺絲刀1把，螺絲固定用；
4、尖嘴鉗1把，夾持物件；
5、防靜電鑷子1把，夾持物件；總長120mm，黑色，光亮。用于電子焊接訓練板時折彎元器件引腳。
6、測電筆1個，測量電源用；
7、放大鏡1個，觀察電路板電子元件用；用于檢查電路板元器件焊點。
8、微型照明燈1個；觀察電路板電子元件用；
9、清潔球1個，清潔灰塵使用；
10、防靜電手環2個，防止身體靜電使用；
11、螺絲盒1個，放置小磁鐵及螺絲使用；用于存放機箱內拆卸的螺絲。
12、小磁鐵1個，吸附小螺絲使用；
13、羊毛刷1個，清潔灰塵使用；用于電子焊接訓練板或主板的清潔。
14、RJ45網絡壓線鉗1把，壓接水晶頭用；
15、水口鉗1把，剪斷線纜用；剪鉗，帶彈簧。用于電子焊接時剪斷多余的元器件引腳。
16、數字萬用表1個，LED屏帶背光，直流、交流、電阻、二極管等多檔位調節，配有紅黑表筆。用于測試主板電路的電壓、電流、電阻等。
17、電源適配器，單相2針插頭；輸出DC5V，額定電流1A，USB接口。連接線1根，USB插頭，DC5.5xΦ2.5插頭，長度1.3米。用于電子焊接訓練板的通電測試。
18、防靜電手套，條紋手套，均碼，用于組裝和維修時防靜電危害。
19、水晶頭10個，超五類非屏蔽RJ45水晶頭，用于網絡跳線的制作。
20、抹布2快，吸水抹布。用于機箱和顯示器的清潔。
21、焊錫絲1卷，線徑0.8mm。用于電路板元器件的焊接。
22、魔術貼0.5米，薄款，背對背魔術貼，寬度15mm。用于機箱內部或外部理線綁扎。
23、吸錫槍，長度210mm。用于電路板上元器件拆除。
|
![[1navlist:name]](/templates/cn/images/leftmenuicon.gif){kind=small}
