一、配置要求：
1、主機箱：提供穩定的可調直流穩壓源，主控臺面板上裝有電壓、電流（微安）、光功率、光照度、轉速五種顯示儀表，備有交流220V二孔、三孔插座。具有接地、漏電保護、采用高絕緣的安全型插座，安全性符合相關國家標準。帶有電壓保護、電流保護、漏電保護
2、▲實驗模塊要求：采用專用光學精密電路，防干擾、模塊化獨立分體設計，模塊對應相應的傳感器使用更精密，模塊與主機、傳感器采用鍍金試驗線快速連接。完全采用模塊化設計，將被測源、傳感器、檢測技術有機的結合，使學生能夠更全面的學習和掌握信號傳感、信號處理、信號轉換、信號采集和傳輸?shù)恼麄�過程。
3、▲傳感器要求：采用翻黑工藝處理的鋁合金金屬套筒封裝直徑不低于30mm,前端蓋可拆具有轉門的透鏡安裝壓圈，后端蓋可拆配有防轉坐插孔內接傳感器，便于傳感器接線，每個光電傳感器均需獨立，防止反光、接線方便、避免直接接觸光敏原件，穩定可靠
4、★配套電源、儀表、測試源、光源要求：
1）、各種直流穩壓電源和恒流源:
0V～12V連續可調直流穩壓電源
0～5V連續可調直流穩壓電源
±15V、±5V直流穩壓電源
0～20mA連續可調恒流源
2）、電壓表：DC 0~20V, 分200 mV、2V、20V三檔，精度0.5級
3）、電流表：DC 0~20mA,分20uA、200uA、2mA、20mA四檔，精度0.5級
4）、光照度計：0~2000Lx高分辨率連續測量（避免撥檔切換誤差）
5）、光照率計：0-2W高分辨率連續測量（按鍵式三擋切換具有光功率、光電壓、光電流按鍵切換多種模式）。
6）、頻率/轉速表：0~9999Hz/0~9999rpm
7）、高精度溫度表：多種輸入輸出規格，內含人工智能調節以及參數自整定功能，先進控制算法，精度±0.5℃
8）、壓力源：電動壓力源0～20KPa
9）、溴鎢光源：含調節光闌透鏡，光學帶通鏡調節機械架。
10）、光電器件機械導軌：調節高度、位移、光路。
二、傳感器與光電器件性能指標：
1、電阻應變式傳感器、應變式實驗模塊0－500g（200）±0.5%
2、擴散硅壓力傳感器、壓力傳感器實驗模塊0-20kpa±1%8
3、差動變壓器、差動變壓器實驗模塊±4mm±1%
4、霍爾式位移傳感器、霍爾傳感器實驗模塊±2.5mm±2%
5、磁電式傳感器 2400轉／分±0.1%
6、壓電式傳感器及壓電傳感器實驗模塊
7、電渦流位移傳感器及電渦流位移實驗模塊3mm±2%
8、光纖位移傳感器、光纖位移實驗模塊2.5mm±5%
9、電容式傳感器、電容傳感器實驗模塊±2.5mm±3%
11、熱電阻室溫-150℃±3%（三線制）
12、熱電偶常溫-100℃±2%
13、光敏電阻傳感器:硫化鎘光敏電阻，外徑尺寸Φ5.0mm， 額定功率20mw。暗阻≥25MΩ
14、紅外發射二極管：外徑尺寸Φ5mm,峰值邊長8600-9000A°，最高工作電壓10V。
15、紅外光敏二極管：峰值邊長 8600-9000A°,工作電壓≤10V，暗電流≤0.2μA
16、紅外光敏三極管：峰值邊長8600-9000A°，工作電壓≤10V， 暗電流≤0.3μA
17、硅光電池：峰值波長0.8-0.95μm，開路電壓450-600mv。
18、光導纖維：多模：傳輸可見光。
19、光譜透鏡：六種波長400mm,470mm,530mm,560mm,600mm,700mm
20、半導體激光器：波長635mm ，功率5mw
21、CCD圖象：3.5-8mm 3: 4 ，基于DSP圖像檢測傳感器和基于機器視覺傳感器基于二值化數據處理，立體工件形狀識別、顏色識別、二維碼識別、目標跟蹤、指紋檢測。兩種圖像傳感器。具有圖像自動保存存儲功能。支持二次開發
22、光柵位移傳感器：光柵莫爾清晰可見，具有X，Y項調節、四象限波形輸出探測、微分波形輸出檢測、變向波形輸出檢測功能、光柵莫爾條紋主尺、副尺可拆裝組合，夾角可調，50線/mm厚度5mm，測距量程0—1m。提供清晰可見的光柵莫爾條紋變換視頻。含透鏡、光源、接收、具有與教科書一致的柵距測量。
23、光源：溴鎢燈：工作電壓12V，白光出射，波長范圍廣。發光二極管LED；
24、光電轉速傳感器2400轉／分±0.5%
25、光電器件：狹縫、偏振片通光孔徑φ25mm 波長范圍：400~700nm偏光度：99.98% 透過率：30%(平行)，角度可調分辨率1′、二維轉臺、測微器、檢測體、砝碼、實驗疊插線。由光電信息轉換、獲取到光電信息處理總線式與模塊化的設計，提高了系統的可擴展性與綜合應用價值；光電調制解調模塊：脈沖調制、音頻調制；光開關實驗；光纖傳感器模塊（位移）；光柵傳感器摸塊；可見光照度傳感器：1、激光干涉子系統;激光衍射計量子系統;激光散斑測試子系統;光纖傳感子系統;幾何光學實驗子系統；光功率傳感器；CCD電荷藕荷器件模塊。

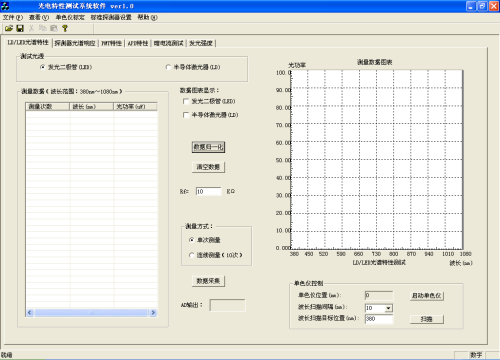

三、數據采集卡光電分析軟件：
具有實時采樣和數據通訊功能、其微處理器C8051F005,12位AD.內含D/A，模擬量輸入信號最大電壓為±10V，最大電流A通道10mA,B通道100mA；本軟件配套USB數據采集卡使用；各個實驗數據的實時采集、波形顯示、數據處理、實驗報告生成及輸出。
1. 激光多功能光電測試系統實驗儀綜合軟件（Csylaser）；
2.干涉條紋自動分析軟件（Wave）。
3.光電器件特性試驗
4.各個實驗數據的實時采集、波形顯示、數據處理、實驗報告生成及輸出。
5.歷史實驗數據的回放、處理及相關輸出。

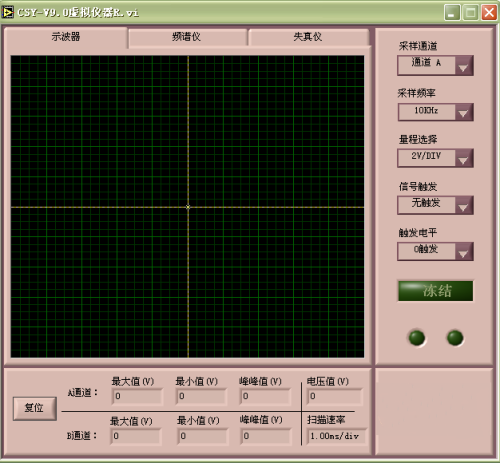

6.失真度儀、頻譜分析、雙通道虛擬示波器輸入。
四、實驗項目
1．金屬箔式應變片單臂電橋性能實驗
2．金屬箔式應變片半橋性能實驗
3．金屬箔式應變片全橋性能實驗
4．金屬箔式應變片單臂、半橋、全橋性能比較實驗
5．金屬箔式應變片溫度影響硅半導應變實驗
6．直流全橋的應用——電子秤實驗
7．交流全橋的應用——振動測量實驗
8．擴散硅壓阻壓力傳感器的壓力測量實驗
9．差動變壓器的性能實驗
10．激勵頻率對差動變壓器特性的影響實驗
11．差動變壓器零點殘余電壓補償實驗
12．差動變壓器的應用――振動測量實驗
13．電容式傳感器的位移特性實驗
14．電容傳感器動態特性實驗
15．直流激勵時霍爾傳感器位移特性實驗
16．交流激勵時霍爾傳感器位移特性實驗
17．光纖傳感器的位移特性實驗熱電阻溫度特性實驗：
18．光纖傳感器測量振動實驗
19．用磁電式原理測振實驗
20．壓電式傳感器測振動實驗
21．電渦流傳感器的位移特性實驗
22．被測體材質對電渦流傳感器的特性影響實驗
23．被測體面積大小對電渦流式傳感器的特性影響實驗
24．電渦流傳感器測量振動實驗
26．熱電偶測溫實驗
27.熱敏電阻實驗
28．光電轉速傳感器的轉速測量實驗
29．用光電類傳感器測轉速的其它方案
30.光功率實驗
31.光照度實驗
32.光源、發光二極管的特性測試實驗
33.半導體激光器實驗
34.光色散實驗
35.光敏器件的暗電流亮電流實驗
36.光敏電阻的暗電阻亮電阻實驗
37.光敏電阻光譜特性實驗
38.光敏電阻光照特性實驗
39.光敏電阻伏安特性實驗
40.光敏二極管光譜特性實驗
41.光敏二極管光照特性實驗
42.光敏三極管光譜特性實驗
43.光敏三極管光照特性實驗
44.光敏三極管伏安特性實驗
45.光電池光譜特性實驗
46.光電池光照特性實驗
47.脈沖光調制解調實驗
48.光纖位移傳感器實驗
49.光電布儒斯特測試實驗
50.光柵傳感器四象限波形檢測實驗
51.光敏電阻光開關實驗
52.光柵傳感器輸出波形微分、辯向解析檢測實驗
53.光電器件特性的數據采集分析光電壓、光電流實驗
54.激光衍射實驗
55.CCD電荷藕荷器件測直徑實驗
56.CCD圖像傳感器顏色檢測、工件形狀檢測、目標識別、檢測比對、手勢識別實驗
57.光柵位移傳感器測量位移實驗
58.光源及光調制解調實驗
59.光電探測器暗電流測試實驗
60.設計型綜合測量實驗
|
