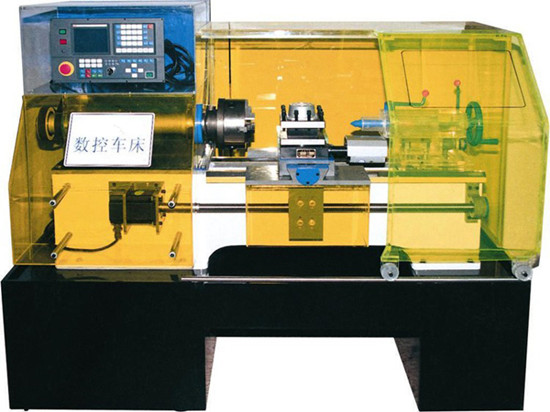

KH-6136教學型透明數控車床是最新研制的教學科研用數控機床。該機床是典型的機電一體化產品，采用穩定可靠的980TB3車床用數控系統，該系統是國內唯一從外置到內核均與日本FANUC、GSK系統全面兼容。硬件配置更具有相當?shù)膭傂�、�?qiáng)度及制造精度；同時，其外形美觀大方，主軸箱蓋及防護體均采用進口有機透明材料制作而成，使機床主要內部結構及傳動線路一目了然，是各相關科研院所、高職學院及技術學校理想的實驗設備。采用四工位自動回轉刀架,可以加工φ30mm的鋁合金或PVC材料,通過編程對各種軸類，盤類等塑料零件能自動完成任務，如外圓柱面，圓錐面，圓弧面，螺紋等工件的削加工，并能進行切槽，鉆機等工作。
一、教學型透明數控車床特點：
1、穩定可靠的980TB3專用車床數控系統；
2、全自動四工位數控回轉刀架，能滿足較復雜零件的刀具使用要求；
3、縱、橫向精密滾珠絲杠進給，混合式步進電機驅動，重復定位精度高，轉矩大；
4、采用高級變頻調速電機驅動主軸，實現無級調速，保證切削線速度穩定；
5、操作方便舒適，符合現代人機工程學的優化思想；
6、車削PVC材料時，采用空氣（風）冷卻，保持工作環境清潔，無工業污染；
7、外型美觀大方，彰顯實驗場所品質。
二、教學型透明數控車床用途：
1、相關專業科研院所對現代加工（數控及CAD/CAM）技術研究的實踐驗證；
2、各類高等院校及中級技術學校的數控技術應用、機電一體化及自動控制專業學生的綜合實驗；
3、各類高等院校及中級技術學校的機制、模具及其他相關專業數控技術的課堂輔助教學和教學實訓；
4開展數控機床結構及控制原理、數控編程及機床操作、CDA/CAM等專業課程專項培訓。
三、教學型透明數控車床數控系統主要功能：
1、國內唯一一家從外置到內核均與日本FANUC全面兼容的系統；
2、系統采用硬件插補技術，快進速率可達12米/分；
3、具有程序記憶和預讀功能，提前譯碼，使機床加工平滑流暢；
4、控制精度高，脈沖當量為1μ（0.001mm）；
5、有串行RS232通訊接口與USB功能，可與計算機聯機通訊、軟件在線升級；
6、采用電子齒輪比，簡化傳動結構，提高機床工作精度。
7、系統具有軟、硬件限位，保證工作安全；
8、采用多層印刷電路板、表貼、門陣等技術，使性能更優越，運行更可靠。
四、技術參數：
1、數控車床床身：采用高強度的工程塑料
2、機床外形尺寸（長、寬、高）：1800×980×1520mm
3、床身上最大回轉直徑：Ø360mm
4、最大工件長度：430mm
5、主軸箱蓋及防護罩：采用進口透明有機材料
6、主軸：標準主軸
7、主軸轉速、無級變速：0—1500rpm
8、主軸電機：變頻控制無極調速功率1.5kw
9、電動刀架：標準四工位
10、三爪卡盤：ø160mm
11、絲杠：滾珠絲杠
12、絲杠運行：混合步進電機驅動
13、運行方式：自動、手動、點動、MDI、手輪
14、數控編程系統：采用980TB3數控系統全面兼容日FANUC系統并具有串行RS232和USB通訊接口能與外部計算面聯機通訊. 系統采用硬件插補技術，快進速率可達12米/分；系統具有程序記憶和預讀功能，提前譯碼，使機床加工平滑流暢；系統控制精度高，脈沖當量1μ（0.001mm）。
