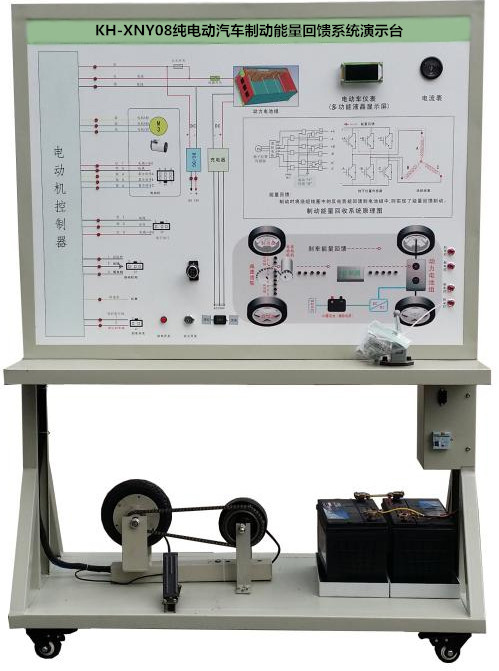

KH-XNY08純電動汽車制動能量回饋系統演示臺采用真實的純電動汽車制動能量回收系統實物為基礎，可真實動態模擬展示純電動汽車制動能量回收系統的組成結構和工作過程。適用于學校對純電動汽車制動能量回收系統的教學需要。
一、純電動汽車制動能量回饋系統演示臺功能特點：
1.該設備完整展示了純電動汽車制動能量回收系統的基本原理，可動態模擬純電動汽車制動能量回收系統在不同工況下的運行狀態。
2.原理面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；UV平板噴繪的面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照純電動汽車制動能量回收系統結構原理圖和實物，認識和分析純電動汽車制動能量回收系統的工作原理。
3.面板上安裝有點火開關、工況開關、油門踏板、擋位開關、制動開關、電機控制器、直流DC/DC控制器等，并輔以發光二極管進行系統流向的動態指示。面板安裝電動車儀表與電流表，真實同步顯示電流等數據。
4.面板柜部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。
5.設備采用動力電池電源供電，動力電池安裝車載充電器與充電口，直流電源有防短路功能。
二、技術規格：
1.外接電源：交流220V±10% 50Hz(充電工況）
2.工作電壓：動力電池組
3.工作溫度：-40℃～+50℃
4.外形尺寸：1240×600×1700mm(長×寬×高)
5.工作溫度：-40℃～+50℃
6.設備顏色：標準7032等
7.設備鋼管：40*40*3mm
8.設備機柜：1.5mm冷板沖
三、純電動汽車制動能量回饋系統演示臺基本配置：
|
序號
|
名稱
|
主要部件、器件及規格
|
數量
|
|
1
|
檢測面板柜
|
冷板沖壓結構，安裝檢測原理面板，尺寸1240mm×600mm×1700mm
|
1
|
|
2
|
設備底座
|
冷板沖壓結構，安裝移動腳輪，尺寸600mm×600mm×1240mm
|
1
|
|
3
|
電機控制器
|
配套
|
2
|
|
4
|
電動汽車驅動電動機
|
13寸/36V/ 250W無刷無齒一體輪轂
|
1
|
|
5
|
剎車模擬滑移電動機
|
250W / 36V
|
1
|
|
6
|
電流表
|
30A
|
1
|
|
7
|
加速踏板
|
電子式
|
1
|
|
8
|
DC/DC變換器
|
配套
|
1
|
|
9
|
動力電池組
|
36V
|
1
|
|
10
|
操作開關
|
點火開關、檔位開關、剎車開關等
|
1套
|
|
11
|
車輪帶驅動軸輪
|
配套
|
1
|
|
12
|
驅動軸套/鏈條
|
配套
|
1
|
|
13
|
其他
|
繼電器盒、保險絲盒等
|
1套
|
|
14
|
制動能量回收指示燈條
|
12V，閃爍燈條
|
1套
|
|
15
|
保修卡與合格證
|
配套
|
1
|
|
16
|
教師手冊
|
配套
|
1
|
|
17
|
電動車儀表
|
多功能屏示屏
|
1
|
|
18
|
車載充電器與充電口
|
配套
|
1
|
|
19
|
電路故障設置與排除裝置
|
配套
|
1
|
