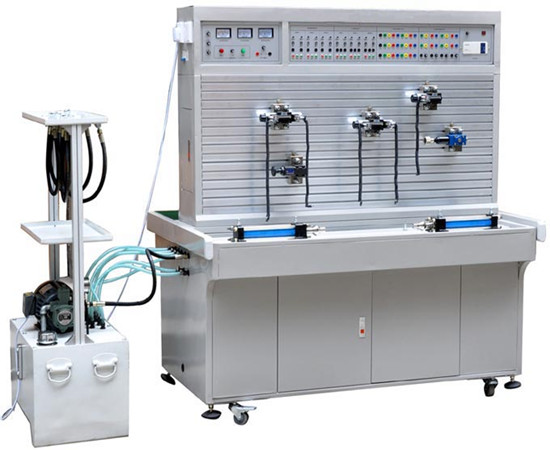

工業型液壓傳動與PLC控制實訓裝置已廣泛應用于機械、冶金、農業、建筑、汽車、國防等領域。各高等院校一般均開設 “液壓傳動”、“液壓傳動與控制”、“液壓技術”等課程。本裝置是根據相關課程的教學大綱開發設計而成，集真實的液壓元件、執行模塊、繼電器控制模塊于一體；裝置配有三菱FX1S－20MR PLC，配套SC-09通信編程電纜。為了滿足實驗教學要求，在設計過程中參考了國內多種教材，從中選出最具典型性的實驗項目。此外，學生也可根據本裝置的結構自行組合不同的液壓回路及控制系統。
一、技術參數
工業型液壓傳動與PLC控制實訓裝置集真實的液壓元件、各執行模塊、繼電器控制單元、PLC編程及MGGS組態、監控技術于一體，液壓元件成獨立模塊，均裝有帶彈性插腳的底板，實訓時可在通用鋁型材板上組裝成各種液壓系統回路，電機和泵軸承式連接（一體化）和油箱固定在一起，油箱和控制屏單獨放置；三相電源帶有漏電保護，直流電源帶有過流保護，系統額定壓力為6.3Mpa。
1.輸入電源：三相五線，380V．允差±l0%，50Hz。
2.裝置容量：≤2kVA。
3.工作環境溫度：－5℃～40℃；
4.工作濕度：≤90%(40℃時)．
5.變量葉片泵：壓力7MPa．排壁8mL/r，轉速1420r/min。
6.電機：額定電壓380V．額定功率1.5kW，絕緣等級B
7.液壓泵站：最大容積60L．2mm鋼板、變量葉片泵及電機、油面液位計、清潔蓋、空氣濾清器、耐震不銹鋼壓力表，L-HL46號液壓油。
8.PLC選用三菱FX1S-20MR主機，主機為12路開關量輸入／8路繼電器輸出。
9.配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕模塊，液壓元件獨立模塊等。通過機械控，傳統繼電器控制，先進的PLC自動控制及監控技術于一體，靈活實現其功能。
二、工業型液壓傳動與PLC控制實訓裝置可以完成的實訓項目
可完成幾十種液壓回路實訓（學生也可自行設計搭建其它回路），典型實訓如下：
1、單級調壓回路
2、多級調壓回路
3、減壓回路
4、卸荷回路
5、進油節流調速回路
6、回油節流調速回路
7、旁油節流調速回路
8、液壓缸差動連接的快速運動回路
9、調速閥短接速度換接回路
10、調速閥串聯的速度換接回路
11、調速閥并聯的速度換接回路
12、用換向閥的換向回路
13、用"O"型機能換向閥的鎖緊回路
14、用液控單向閥的鎖緊回路
15、用順序閥控制的順序動作回路
16、用壓力繼電器控制的順序動作回路
17、用行程開關控制的順序動作回路
18、用調速閥控制的同步回路
19、PLC編程軟件學習和使用
20、PLC與計算機的通訊，在線調試、監控
21、PLC控制的液壓基本回路實訓（優化控制）
三、工業型液壓傳動與PLC控制實訓裝置配置清單
|
序號
|
名稱
|
型號/規格
|
數量
|
單位
|
|
1
|
實訓臺
|
|
1
|
臺
|
|
2
|
實訓桌
|
1520×700×1750mm
|
1
|
張
|
|
3
|
電腦推車
|
|
1
|
張
|
|
4
|
電源模塊
|
380V、24V
|
1
|
塊
|
|
5
|
按鈕模塊
|
|
1
|
塊
|
|
6
|
繼電器控制模塊
|
|
1
|
塊
|
|
7
|
電磁閥電控模塊
|
|
1
|
塊
|
|
8
|
PLC模塊
|
三菱FX1S-20MR
|
1
|
塊
|
|
9
|
二通流量閥（調速閥）
|
2FRM5-31B/15QB
|
2
|
只
|
|
10
|
二位二通電磁換向閥
|
2WE6A61B/CG24N9Z5L
|
1
|
只
|
|
11
|
二位三通電磁換向閥
|
3WE6A61B/CG24N9Z5L
|
2
|
只
|
|
12
|
二位四通電磁換向閥
|
4WE6C61B/CG24N925L
|
1
|
只
|
|
13
|
二位四通手控?fù)Q向閥
|
4WMM6C50BF
|
1
|
只
|
|
14
|
三位四通電磁換向閥（O）
|
4WE6E61B/CG24N9Z5L
|
1
|
只
|
|
15
|
三位四通電磁換向閥（M）
|
4WE6J61B/CG24N9Z5L
|
1
|
只
|
|
16
|
三位四通電磁換向閥 (H)
|
4WE6J61B/CG24N9Z5L
|
1
|
只
|
|
17
|
三位四通電磁換向閥 (P)
|
4WE6J61B/CG24N9Z5L
|
1
|
只
|
|
18
|
單向節流閥
|
LI-10B
|
1
|
只
|
|
19
|
單向閥
|
I-10B
|
1
|
只
|
|
20
|
先導式溢流閥
|
Y-10B
|
1
|
只
|
|
21
|
直動式溢流閥
|
DG-02B
|
1
|
只
|
|
22
|
先導式單向順序閥
|
XYI-25B
|
1
|
只
|
|
23
|
直先導式減壓閥
|
J-10B
|
1
|
只
|
|
24
|
液控單向閥
|
IY-25B
|
2
|
只
|
|
25
|
壓力繼電器
|
HED40P15/100Z14L24
|
2
|
只
|
|
26
|
三通
|
|
4
|
只
|
|
27
|
四通
|
|
3
|
只
|
|
28
|
油缸（臥式帶桿頭）
|
MOB40-200
|
2
|
只
|
|
29
|
耐震壓力表
|
YN-100ZQ/10MPa
|
1
|
只
|
|
30
|
行程開關
|
|
4
|
只
|
|
31
|
接近開關
|
|
4
|
只
|
|
32
|
M16*1.5/8I-W-0.5M(裝好快捷接頭)
|
膠管
|
10
|
根
|
|
33
|
M16*1.5/8I-W-0.7M(裝好快捷接頭)
|
M16*2.4
|
15
|
根
|
|
34
|
O型圈
|
11*1.9
|
4
|
個
|
|
35
|
O型圈
|
|
3
|
個
|
|
36
|
電機電源線（制作好）三相四線電線
|
|
1
|
根
|
|
37
|
油箱鐵盤（一個為平一個為彎）
|
|
1
|
個
|
|
38
|
泵站（油箱）
|
|
1
|
個
|
|
39
|
液壓實訓指導書
|
|
1
|
冊
|
|
40
|
PLC編程軟件、組態控制軟件及程序
|
三菱
|
1
|
盤
|
|
41
|
編程電纜
|
|
1
|
條
|
|
42
|
工具
|
|
1
|
套
|
