汽車發動機在高轉速時，每個氣缸在一個工作循環內，吸氣和排氣的時間是非常短的，要想達到高的充氣效率，就必須延長氣缸的吸氣和排氣時間，也就是要求增大氣門的重疊角；而發動機在低轉速時，過大的氣門重疊角則容易使得廢氣倒灌，吸氣量反而會下降，從而導致發動機怠速不穩，低速扭矩偏低。固定的氣門正時很難同時滿足發動機高轉速和低轉速兩種工況的需求，所以可變氣門正時應運而生�？勺儦忾T(mén)正時可以根據發動機轉速和工況的不同而進行調節，使得發動機在高低速下都能獲得理想的進、排氣效率。影響發動機動力的實質其實與單位時間內進入到氣缸內的氧氣量有關，而可變氣門正時系統只能改變氣門的開啟和關閉的時間，卻不能改變單位時間內的進氣量，變氣門升程就能滿足這個需求。如果把發動機的氣門看作是房子的一扇“門”的話，氣門正時可以理解為“門”打開的時間，氣門升程則相當于“門”打開的大小。
現在列舉幾個車系的可變氣門正時系統與可變氣門升程系統：
一、豐田VVT-i可變氣門正時系統
豐田的可變氣門正時系統已廣泛應用，主要的原理是在凸輪軸上加裝一套液力機構，通過ECU的控制，在一定角度范圍內對氣門的開啟、關閉的時間進行調節，或提前、或延遲、或保持不變。凸輪軸的正時齒輪的外轉子與正時鏈條(皮帶)相連，內轉子與凸輪軸相連。外轉子可以通過液壓油間接帶動內轉子，從而實現一定范圍內的角度提前或延遲。
二、本田i-VTEC可變氣門升程系統
本田的i-VTEC可變氣門升程系統的結構和工作原理并不復雜，可以看做在原來的基礎上加了第三根搖臂和第三個凸輪軸。它是怎樣實現改變氣門升程的呢?可以簡單的理解為，通過三根搖臂的分離與結合一體，來實現高低角度凸輪軸的切換，從而改變氣門的升程。當發動機處于低負荷時，三根搖臂處于分離狀態，低角度凸輪兩邊的搖臂來控制氣門的開閉，氣門升程量小;當發動機處于高負荷時，三根搖臂結合為一體，由高角度凸輪驅動中間搖臂，氣門升程量大。
三、寶馬Valvetronic可變氣門升程系統
寶馬的Valvetronic可變氣門升程系統，主要是通過在其配氣機構上增加偏心軸、伺服電機和中間推桿等部件來改變氣門升程。當電動機工作時，蝸輪蝸桿機構會驅動偏心軸發生旋轉，再通過中間推桿和搖臂推動氣門。偏心輪旋轉的角度不同，凸輪軸通過中間推桿和搖臂推動氣門產生的升程也不同，從而實現對氣門升程的控制。
四、奧迪AVS可變氣門升程系統

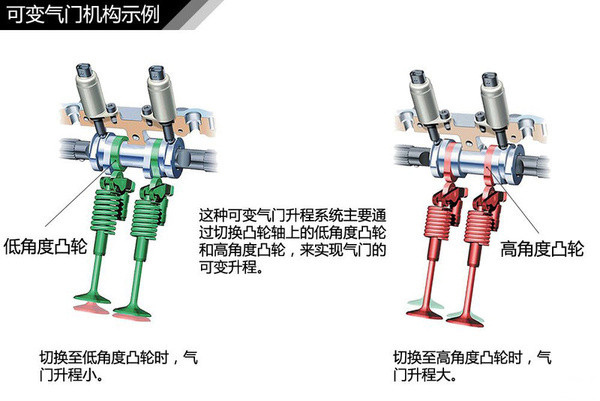

奧迪的AVS可變氣門升程系統，主要通過切換凸輪軸上兩組高度不同的凸輪來實現改變氣門的升程，其原理與本田的i-VTEC非常相似，只是AVS系統是通過安裝在凸輪軸上的螺旋溝槽套筒，來實現凸輪軸的左右移動，進而切換凸輪軸上的高低凸輪。發動機處于高負荷時，電磁驅動器使凸輪軸向右移動，切換到高角度凸輪，從而增大氣門的升程;當發動機處于低負荷時，電磁驅動器使凸輪軸向左移動，切換到低角度凸輪，以減少氣門的升程。
了解更多汽車發動機實訓臺請關注本公司其他信息
