電控液壓助力轉向與前懸掛系統實訓臺采用智能考核裝置，智能考核系統是通過計算機控制、采集所有教學設備的所有故障的教學系統，并且可以管理學生信息，分?jǐn)?shù)自動計算，考核設備可以任意分配給每個學生，自動傳輸學號，允許學生分批考核并具有單機模式與多機模式考核，可以任意組合或設置設備故障，操作單元采用中文人機對話，允許聯網考核或脫機考核。學生與老師操作簡單方便.
一、以下以單機模式考核設置為例介紹智能考核的操作方法：

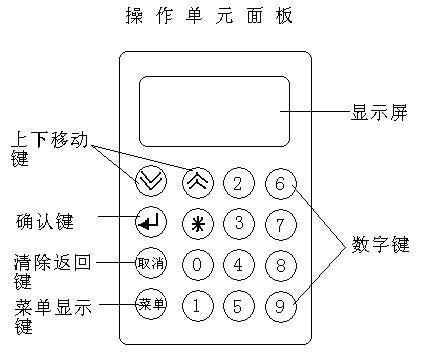

（1）智能考核裝置——主要包括操作單元、故障單元兩部分。
0-9鍵為數字鍵à供輸入數據、菜單選擇、操作使用。
上、下箭頭鍵à供顯示數據上、下移動時使用。
回車鍵à供操作后確認使用。
取消à供取消操作、清除數據、返回上一級菜單使用。
菜單à進入當前窗體的菜單時使用。

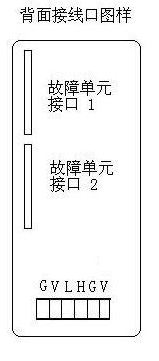

Ｇ：１２Ｖ電源負極 �。郑海保玻蛛娫凑龢O �。�、Ｈ：網絡連接端子
（2）智能考核的操作方法
1、教師登錄
設備上電后，操作單元進入主窗體，按“菜單”鍵進入主菜單。按“教師入口”菜單的相應數字鍵進入教師操作區，輸入正確密碼后，按“確認”鍵進入教師操作子菜單。1.考核故障設置 2.所有故障解除 3.考核時間設置 4.登錄密碼設置 5.設備號設置(不顯示，直接按相應數字鍵進入，生產廠家使用)。注：密碼輸入錯誤時，按“取消”清除，在無數據時按“取消”返回到主菜單
2、故障設置與全部解除
故障設置：在教師子菜單中，按下“考核故障設置”的相應數字鍵進入故障類型子菜單，按下相應故障類型的數字鍵進入設置窗體(一般為第一個故障類型)，按數字鍵“0”或“1”切換故障狀態。0à正常（無故障） 1à故障，按確認鍵執行相應操作。注：當操作其它線路故障時，按方向鍵來選擇，顯示屏的第一行為有效操作線路。顯示的故障線路可以環形操作à當?shù)谝痪�路有效時，繼續按向上鍵為最后一線路有效。
故障全部解除：在教師子菜單中，按下“所有故障解除”菜單相應數字鍵后，則自動解除設置的所有故障。
3、考核時間設置
在教師子菜單中，按下“考核時間設置”菜單相應數字鍵后，進入時間設置窗體，依次輸入時間，按“確認”鍵有效，按“取消”鍵返回上一級菜單。注：當輸入錯誤后，多次輸入會循環覆蓋到首字符，這樣就可以重新輸入正確時間。如果輸入1小時45分，應依次輸入：0145。
4、考核開始
在主菜單中，按下“考核開始”菜單的相應數字鍵，設置的考核時間開始倒計時。注：只有時間計時開始后，學生操作才有效。學生、教師均可操作此菜單。
5、設備號設置
在教師子菜單按數字鍵“5”進入設備號設置窗體，直接輸入設備號碼，按“確定”即可。輸入錯誤后按取消鍵清除。無數據時，按“取消”鍵返回上一級菜單。
6、登錄密碼修改與恢復
在教師子菜單按“登錄密碼設置”相應數字鍵，進入新密碼窗體，輸入6位新密碼按下確認鍵自動存儲。注：當輸入小于6位數據時則新密碼無效，當大于6位數據時，自動循環到首字符。按“取消”鍵后如果有數據則清除，無數據返回到上一級菜單。
如果忘記登錄密碼，請在教師登錄時輸入廠家密碼來恢復到初始密碼。
二、學生操作
1、學生登錄
設備上電后，操作單元進入主窗體，按“菜單”鍵進入主菜單。按“學生入口”菜單的相應數字鍵進入學生子菜單。
2、故障選擇
在學生子菜單按相應故障類型進入故障解除窗體(一般為第一個故障類型)。
3、解除、取消故障
按數字鍵“0”或“1”切換故障狀態。0à解除故障 1à取消，按確認鍵執行相應操作。注：切換故障后，沒有按確認鍵，而是方向鍵，則切換的故障無效。顯示屏的第一行為有效操作線路，當操作其它線路故障時，按方向鍵移動到顯示屏的第一行。顯示的故障線路可以環形操作à當?shù)谝痪�路故障為有效行時，繼續按向上鍵為最后一線路有效。
4、剩余時間查詢
在故障解除中按下“菜單”鍵，按“時間查詢”菜單的相應數字鍵，顯示剩余時間窗體，按“取消”鍵返回
5、分?jǐn)?shù)查詢
在主菜單中按“分?jǐn)?shù)查詢”菜單的相應數字鍵，查詢當前考核結果的得分。
6、學號查詢
在主菜單中按“學號查詢”菜單的相應數字鍵，查詢該設備的學號。注：當計算機沒有設置時，提示“學號暫未設置”信息。
7、設備號查詢
在主菜單中按“設備號查詢”菜單的相應數字鍵，顯示當前設備號碼。
三、電控液壓助力轉向與前懸掛系統實訓臺操作使用方法說明
1、接上電源，工作電壓必須高于12v以上，否則系統不能正常工作。
2、打開點火開關（IG檔），儀表板燈助力轉向控制燈、EPS指示燈點亮幾秒后應熄滅，如儀表板燈助力轉向控制燈不滅，則電動液壓助力轉向系統不能正常工作。
3、旋動面板上的發動機及車速的“調速旋鈕”，即可模擬發動機及車輛的不同車速狀態；
4、轉動方向盤，電控液壓助力轉向系統實現模擬汽車不同發動機轉速及不同車速狀態的工作情況。
四、電控液壓助力轉向與前懸掛系統實訓臺使用注意事項
1、使用實訓臺前必須檢查助力儲油罐油位是否正常；檢查蓄電池電壓是否正常。
2、不允許在臺架面板的檢測端子進行線路連接、跨接，否則會容易產生短路及燒毀系統電器元件。
3、臺架停放不使用期間，應將點火開關關閉，及斷開蓄電池電源。
4、臺架出現故障，須由專業人員進行維修，或及時將故障反饋本公司售后部門處理。
