KH-TM14 奧迪A6轎車透明整車模型

一、概述

奧迪透明整車模型是配合大專院校，部隊、交通、公安系統汽車駕駛培訓、汽修等專業的教具之用，通過專業課程的教學和本模型演示，可清楚地了解汽車的內在部位的結構和作用，使學生很快地掌握專業知識。
奧迪透明整車模型選用透明有機玻璃制作，內中部件均以硬質塑料料加工，用 螺絲固定在金屬高溫烘漆而成的車架上。各總成部分都以壓模成形加 工，代替過去膠粘合的方法，使產品在強度上有很大提高。發動機總成用電機驅動，在油門處設有調速裝置，能演示發動機轉速高低。離合器分離明顯，操縱靈活，離合器外殼整體壓模而成，變速箱和各檔齒輪用各種顏色表示，換檔靈活，手制動美觀。后橋外形壓模而成，內中主減速、差速轉動自如，輪轂剎蹄壓模成型，剎蹄可調節，前橋輪鼓可調整，轉向裝置以及電瓶、油箱、水箱，制動管路分布清楚一目了然。電路采用對插件前后分布，燈架、風窗、儀表板、后燈架用透明有機玻璃壓模成整體美觀逼真。設備采用透明、彩色有有機玻璃、工程塑料。鋼板冷壓。

二、奧迪透明整車模型用途

奧迪透明整車模型透明直觀形象的展示了整車構造和工作原理，是配合汽車專業學校駕駛員和汽車修理技工培訓教學之用。通過汽車專業課程教學與本模型的同步演示，加快適應學員對全車底盤的初步了解，零部件的裝配位置，清楚可見內部基本結構。便于學員掌握汽車駕駛和修理技能。

三、技術參數

額定電壓：220V

相、頻率：單相、50HZ

功　　率：120W

使用電壓：電機24V；燈光6.3V

凈 質 量：102㎏

外形尺寸：322×118×132cm

固度有限，小心操縱（方向盤轉角不能過大，變速器操縱桿不準用力強推，驅動輪不準用手強作旋轉）以免損壞模型
嚴禁陽光直射

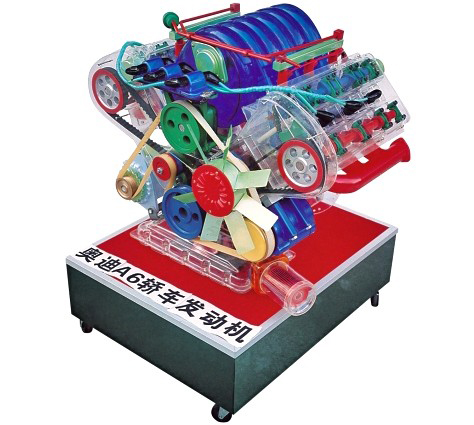

奧迪A6發動機模型



一、結構與材料：
主要采用透明有機玻璃、彩色有機板和硬塑料壓鑄和粘合成發動機氣缸體、氣缸蓋、油底殼、進排氣管和相關部件等組成。其規格為700×500×860mm。發動機總成模型上面裝有電氣配件，電源為220V。用紅、藍燈光代表發動機噴油和點火，直流變速機來驅動發動機工作。發動機裝在底架上，底架用鋁合金框架硬塑有機玻璃板面，架子下部裝有萬向輪可隨意移動位置。
二、用途：
此模型可直接看出它的構造。如此發動機為直列四缸、20氣門、雙凸輪軸、電噴汽油發動機。進氣凸輪軸可調整、切換進氣（模型僅作示意）。還可以直接看出其它配件：如發電機、空調壓縮機、動力轉向泵裝在發動機上的位置；還可以看出發動機中潤滑系統、點火系統、冷卻系統和供給系統的構造�？裳菔九錃�、噴油和點火相互關系。
三、使用方法：
首先插上電源220V，打開電源開關，電源指示燈亮，電機開始轉動為慢速。轉動節氣門，發動機轉速改變。其它配件和傳感器僅作示意不能演示。
四、注意事項：
此模型以有機為主要原料，強度有限。
①不能用硬物碰擊；
②不能強拉或強壓其配件；
③不能放在潮濕或高溫處；
④不能用帶砂的物件摩擦；
⑤只能在低于250V電源下使用；
⑥在使用期間手不要放在傳動齒輪間以免咬傷。
五、常見故障和處理方法：
現象一：電源指示燈不亮。其原因：
①電源未插實；
②保險絲損壞；
③電源指示燈損壞。
現象二：燈炮不亮。其原因：
①燈炮損壞，更換燈炮；
②線路插頭松動，插實插頭。
現象三：電機不轉。其原因：
①插頭松動或損壞；插實插頭或更換；
②節氣門開關失靈，修理節氣門開關
