實驗二十八 霍爾測速實驗
一、實驗目的：
了解霍爾組件的應用——測量轉速。
二、實驗儀器：
霍爾傳感器、+5V、+4、±6、±8、±10V直流電源、轉動源、頻率/轉速表。
三、實驗原理；
利用霍爾效應表達式：UH＝KHIB，當被測圓盤上裝上N只磁性體時，轉盤每轉一周磁場變化N次，每轉一周霍爾電勢就同頻率相應變化，輸出電勢通過放大、整形和計數電路就可以測出被測旋轉物的轉速。
四、實驗內容與步驟

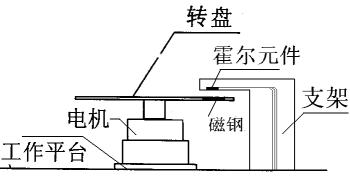

1．安裝根據下圖28-1，霍爾傳感器已安裝于傳感器支架上，且霍爾組件正對著轉盤上的磁鋼。
2．將+5V電源接到三源板上“霍爾”輸出的電源端，“霍爾”輸出接到頻率/轉速表（切換到測轉速位置）。
3．打開實驗臺電源，選擇不同電源+4V、+6V、+8V、+10V、12V（±6）、16V（±8）、20V（±10）、24V驅動轉動源，可以觀察到轉動源轉速的變化，待轉速穩定后記錄相應驅動電壓下得到的轉速值。也可用示波器觀測霍爾元件輸出的脈沖波形。
表28-1
|
電壓(V)
|
+4V
|
+6V
|
+8V
|
+10V
|
12V
|
16V
|
20V
|
24V
|
|
轉速
|
|
|
|
|
|
|
|
|
五、實驗報告
1．分析霍爾組件產生脈沖的原理。
2．根據記錄的驅動電壓和轉速，作V-RPM曲線。
