了解銅熱電阻測溫基本原理與特性；

二、實驗儀器

智能調節儀、溫度源、溫度傳感器模塊、鉑熱電阻Pt100、銅熱電阻Cu50、±15V電源、數顯單元。

三、實驗原理

銅熱電阻以金屬銅作為感溫元件。它的特點是：電阻溫度系數較大、價格便宜、互換性好、固有電阻小、體積大。使用溫度范圍是-50℃～150℃，在此溫度范圍內銅熱電阻與溫度的關系是非線性的。如按線性處理，雖然方便，但誤差較大。通常用下式描述銅熱電阻的電阻與溫度關系：

式中，——溫度為0℃時銅熱電阻的電阻值，通常取=50Ω或=100Ω；

——溫度為t℃時銅熱電阻的電阻值；

t——被測溫度；

A，B，C為常數，當W₁₀₀=1.428時,A=4.28899×10^-3℃^-1,B=-2.133×10^-7℃^-2,C=1.233×10^-9℃^-3。

銅熱電阻體結構如圖48-1所示，通常用直徑0.1mm的漆包線或絲包線雙線繞制，而后浸以酚醛樹脂成為一個銅電阻體，再用鍍銀銅線作引出線，穿過絕緣套管。銅電阻的缺點是電阻率較低，電阻體的體積較大，熱慣性也較大，在100℃以上易氧化，因此只能用于低溫以及無侵蝕性的介質中。

1-引出線    2-補償線阻    3-銅熱電阻絲    4-引出線

圖49-1  銅熱電阻體結構

銅熱電阻Cu50的電阻溫度特性（分度表）見表49-1。

表49-1銅熱電阻分度表（分度號：Cu50；單位：Ω）

四、實驗內容與步驟

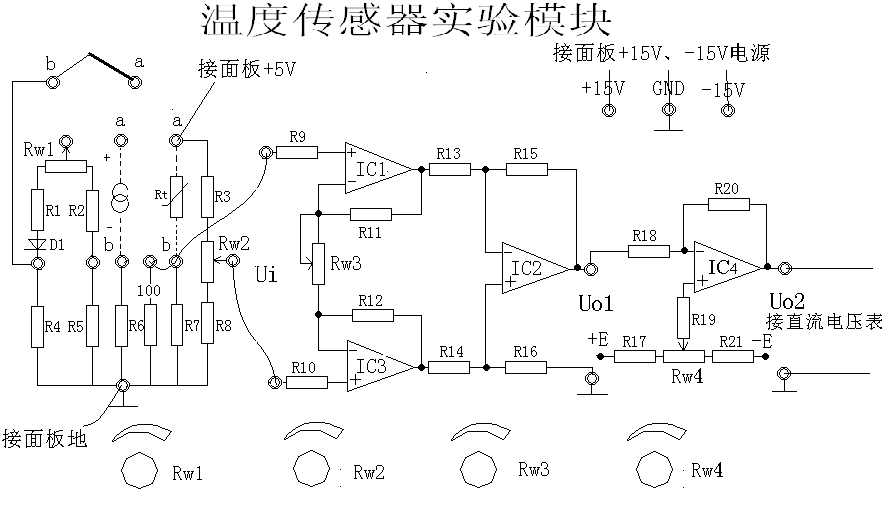

銅熱電阻Cu50調理電路如圖49-2所示。

圖49-2    銅熱電阻Cu50調理電路原理圖

1．重復溫度控制實驗，將溫度源的溫度設定在50⁰C，在溫度源另一個溫度傳感器插孔中插入Cu50溫度傳感器。

2．將±15V直流穩壓電源接至溫度傳感器實驗?zāi)�塊。溫度傳感器實驗?zāi)�塊的輸出Uo2接主控臺直流電壓表。打開實驗臺及智能調節儀電源。

3．短接模塊上差動放大器的輸入端Ui，調節電位器Rw4使直流電壓表顯示為零。

4．拿掉短路線，按圖48-2接線，并將Cu50傳感器的三根引出線（同顏色的兩個端子短接）插入溫度傳感器實驗?zāi)�塊中“Rt”。兩端。并將R7和一個100Ω電阻R6并聯。

5．將+5V直流電源接到電橋兩端，電橋輸出接到差動放大器的輸入Ui，調節平衡電位器Rw2，使輸出Uo2為0。

6．按實驗溫度控制實驗設置智能調節儀參數，改變溫度源的溫度每隔5⁰C記下Uo2的輸出值，直到溫度升至145⁰C。并將實驗結果填入下表。

                                表49-2

五、實驗報告

根據表49-2所記錄實驗數據，繪制Vo（V）- t（℃）實驗曲線，并計算非線性誤差。
