了解差動電感式傳感器的原理

比較和差動變壓器傳感器的不同

二、實驗儀器：

差動變壓器、信號源、相敏檢波模塊、差動變壓器實驗?zāi)�塊、電壓表、示波器、測微儀

三、實驗原理：

差動動螺管式電感傳感器由電感線圈的二個次級線圈反相串接而成，工作在自感基礎上，由于銜鐵在線圈中位置的變化使二個線圈的電感量發生變化，包括兩個線圈在內組成的電橋電路的輸出電壓信號因而發生相應變化。

四、實驗內容與步驟

1、按差動變壓器性能實驗將差動變壓器安裝在差動變壓器實驗?zāi)�塊上，將傳感器引線插入實驗?zāi)�塊插座中。

2、連接主機與實驗?zāi)�塊電源線，按下圖連線組成測試系統，兩個次級線圈必須接成差動狀態。

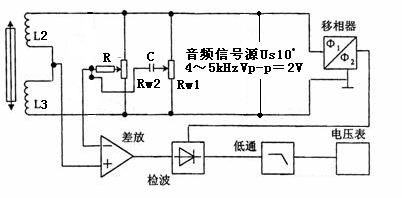

圖18-1

3、使差動電感傳感器的鐵芯偏在一邊，使差分放大器有一個較大的輸出，調節移相器使輸入輸出同相或者反相，然后調節電感傳感器鐵芯到中間位置，直至差分放大器輸出波形最小。

4、調節Rw1和Rw2使電壓表顯示為零，當銜鐵在線圈中左、右位移時，L2≠L3，電橋失衡，輸出電壓信號的大小與銜鐵位移量成比例。

5、以銜鐵位置居中為起點，分別向左、向右各位移5mm，記錄V、X值并填入下表（每位移0.5mm記錄一個數值）：

五、實驗報告：

1．根據實驗記錄的數據依此做出V-X曲線，求出靈敏度S，指出線性工作范圍。
