移相實驗
一、實驗?zāi)康模?/span>
了解移相電路的原理和應用
二、實驗儀器：
移相器/相敏檢波/低通濾波模塊，±15V電源，信號源，示波器
三、實驗原理：

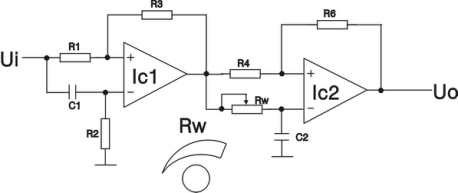

由運算放大器構成的移相器原理圖如下圖所示：
圖6-1 移相器原理圖
由圖可求得該電路的閉環增益G（S）：
（6-1）
（6-2）
在實驗電路中，常設定幅頻特性︱jω）︱＝1,為此選擇參數R1=R3，R4=R6，則輸出幅度與頻率無關，閉路增益可簡化為：
（6-3）
則有：
(6-4)
（6-5）
由正切三角函數半角公式
可得
（6-6）
時，輸出相位滯后于輸入，當
時，輸出相位超前輸入。
四、實驗步驟：
1、連接實驗臺與實驗?zāi)K電源線，信號源Us1音頻信號源幅值調節旋鈕居中，頻率調節旋鈕最小，信號輸出端Us100連接移相器輸入端。
2、打開實驗臺電源，示波器通道1和通道2分別接移相器輸入與輸出端，調整示波器，觀察兩路波形。
3、調節移相器“移相”電位器，觀察兩路波形的相位差，并填入下表。
4、改變音頻信號源頻率(頻率轉速表頻率檔監測)，觀察頻率不同時移相器移相范圍的變化。
5．實驗結束后，關閉實驗臺電源，整理好實驗設備。
五、實驗報告：
根據實驗所得的數據，對照移相器電路圖分析其工作原理。
六、注意事項
實驗過程中正弦信號通過移相器后波形局部有失真，這并非儀器故障。
