實驗二 金屬箔式應變片——半橋性能實驗
一、實驗?zāi)康?/span>：比較半橋與單臂電橋的不同性能、了解其特點。
二、實驗儀器：同實驗一
三、實驗原理：
不同受力方向的兩只應變片接入電橋作為鄰邊，如圖2-1。電橋輸出靈敏度提高，非線性得到改善，當兩只應變片的阻值相同、應變數也相同時，半橋的輸出電壓為
（2-1）
式中
為電阻絲電阻相對變化；
為應變靈敏系數；
為電阻絲長度相對變化；
為電橋電源電壓。
式2-1表明，半橋輸出與應變片阻值變化率呈線性關系。
四、實驗內容與步驟
1．應變傳感器已安裝在應變傳感器實驗?zāi)K上，可參考圖1-1。
2．差動放大器調零，參考實驗一步驟2。
3．按圖2-1接線，將受力相反（一片受拉，一片受壓）的兩只應變片接入電橋的鄰邊。
4．加托盤后電橋調零，參考實驗一步驟4。
5．在應變傳感器托盤上放置一只砝碼，讀取數顯表數值，依次增加砝碼和讀取相應的數顯表值，直到200g砝碼加完，記下實驗結果，填入下表。
6．實驗結束后，關閉實驗臺電源，整理好實驗設備。
五、實驗報告
根據所得實驗數據，計算靈敏度L=ΔU/ΔW和半橋得非線性誤差δf2。
六、思考題
引起半橋測量時非線性誤差的原因是什么？

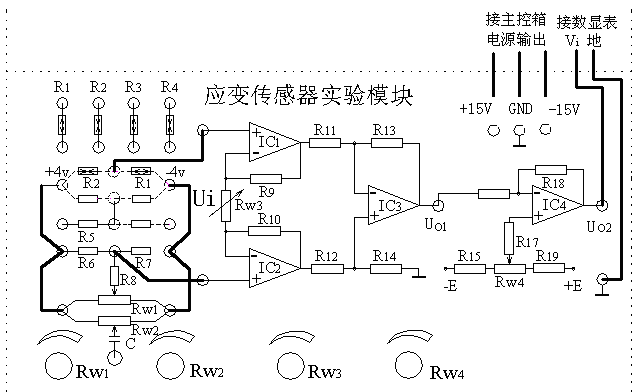

圖2-1 半橋面板接線圖
